参考答案：A

本题解析：

本题难度：一般

2、实验题  某同学利用图a所示电路来测量一节干电池的电动势和内电阻，根据实验数据绘得图b所示的U~I图线。
（1）由该图线可求得这节干电池的电动势E＝_______________V、内电阻r＝_________________Ω。

（2）请在图b上画出电源输出功率最大时关于外电路电阻的U~I图线；
（3）请在图b上画出表示最大输出功率的面积。（用斜线表示）

参考答案：（1）1.5；0.33
（2）
（3）如（2）所示

本题解析：

本题难度：一般

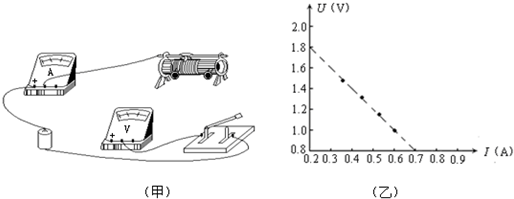

3、填空题  如图所示，在“测定电池的电动势和内电阻”的实验中：

（1）请你不改动已接导线，在（甲）图中把还需要连接的导线补上．
（2）说明闭合电键前，应使变阻器滑片处在______位置上．测得该电源的伏安特性曲线如图（乙）所示，则纵坐标表示的是该电路的______电压，
（3）该电源的电动势为______V，比真实值______；（填偏大或偏小或相等）；内电阻为______Ω．比真实值______；（填偏大或偏小或相等）．

参考答案：

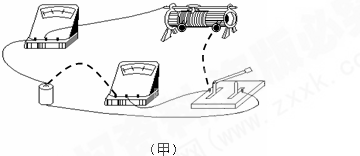

（1）本实验采用电流表限流接法，电流表接在电压表内部，即电压表应并联在电源两端；故电路如图所示；
（2）为了保证实验的安全，在实验开始时应将滑动变阻器接入电阻达最大，即应将滑片移到最左侧；
因电压表测出的为电源的路端电压，由欧姆定律可知U=E-Ir，即纵坐标显示的是电源的路端电压；
（3）由上式可知，图象与纵坐标的交点为电源的电动势，故E=1.8V；
内阻为r=1.8-0.80.7=1.43Ω；
因该接法中由于电压表的分流而导致电流表示数偏小，但电压表是准确的，故图象比真实图象要向上偏，同时，当电路短路时，电压表的分流是可以忽略的，故短路电流是准确的，故图象与横轴的交点不变，如图所示，故所测电动势小于真实值；内阻也小于真实值；
故答案为；（1）如图所示；（2）最大值；路端电压；（3）1.8；偏小；1.43；偏小．

本题解析：

本题难度：一般

4、填空题  一个量程为0～100μA的电流表，内阻为100Ω，再给它串联一个9900Ω的电阻，将它改装成电压表，改装后电压表的量程为______V．用它来测量一段电路两端的电压时，表盘指针如图所示，这段电路两端的电压是______v．

参考答案：改装后的电压表的量程为：U=Ig(Rg+R)=100×10-6×(100+9900)=1V
? 则表盘的最小分度为0.1V，要估读到下一位，为：0.80V
故答案为：0～1? ?0.80

本题解析：

本题难度：简单

5、实验题  某同学用下列器材测定一节蓄电池的电动势和内电阻，蓄电池的电动势约为3V，内电阻很小。
A．量程是0.6A，内阻约为0.5Ω的电流表；
B．量程是3V，内阻是6 kΩ的电压表；
C．量程是15V，内阻是30kΩ的电压表；
D．阻值为0～1kΩ，额定电流为0.5A的滑动变阻器；
E．阻值为0～10Ω，额定电流为2A的滑动变阻器；
F．定值电阻4Ω，额定功率4W；
G．开关S一个，导线若干。

（1）为了减小实验误差，电压表应选择_________（填器材代号），电路图中的导线应连接到_________（填“①”或“②”），改变滑动变阻器阻值的时候，为了使电压表和电流表的读数变化比较明显，滑动变阻器应选择_________（填器材代号）。
（2）用上问中的实验电路进行测量，读出电压表和电流表的读数，画出对应的U-I图线如图中（a）所示，另有一电阻的U-I图线如图（b）所示。若把该电阻单独与这节蓄电池连接成闭合回路，电源两端的电压为_________v。（结果保留三位有效数字）

参考答案：（1）B，①，E
（2）2.67

本题解析：

本题难度：一般
