1、实验题  ⑴（8分）如图是一位同学做“探究动能定理”的实验装置．

①他让一重物拉着一条纸带自由下落，通过打点计时器在纸带上打下的点，再取纸带的一段进行研究．那么测定重力做功和物体动能的增加量时，需要用　　测量这一段的　　，并计算重物在这一段运动的初速度和末速度。
②该同学计算了多组动能的变化量，画出动能的变化量与下落的对应高度的关系图象，在实验误差允许的范围内，得到的－图应是如下的　　　图。

⑵（10分）某同学通过连接下图(a)实验器材来描绘额定电压为2.0V，额定功率为1.0W的小灯泡Ｌ的Ｕ—Ｉ图线(要求Ｌ的电流从零开始)．其中电源的电动势为3V。
①该同学有两条连线是错误的，请在图(a)中对错线打“×”，并画出正确连线。

②他根据实验数据，计算并描绘出Ｕ－Ｉ的图象如图(b)所示。由图象可知，当所加电压为0.8V时，灯丝电阻为_______Ω，灯泡实际消耗的电功率为________Ｗ；而由此图可知小灯泡Ｌ的电阻随着电压的增大而　　　　。(计算结果保留二位有效数字)

2、简答题  在测定一节干电池的电动势和内电阻的实验中，实验室备有下列器材选用：
A．干电池（电动势E约1.5V，内电阻r约1.0Ω）
B．电流表G（满偏电流2.0mA，内阻Rg=10Ω）
C．电流表A（量程0～0.6A，内阻约0.5Ω）
D．滑动变阻器R（0～20Ω，10A）
E．定值电阻R0（阻值990Ω）
F．开关和导线若干
两组同学分别采用了不同实验方案进行实验：

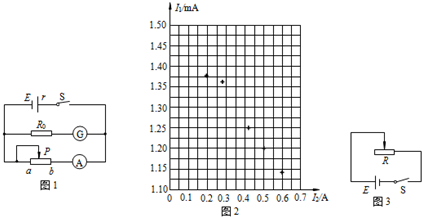

（1）一组同学设计的实验电路如图1所示，并利用以上器材正确连接好电路，进行了实验测量．根据他们的实验设计，完成下列问题：闭合开关S，移动滑动变阻器的滑动端P至某一位置，记录电流表G的示数I1和电流表A的示数I2．多次改变滑动端P的位置，得到多组数据．在图2所示的坐标纸上建立I1、I2坐标系，并已标出了与测量数据对应的5个坐标点．还有一组数据如图的电表所示，请依据所标各点标在图中描绘I1-I2图线．
利用所画图线求得电源的电动势E=______V，电源的内电阻r=______Ω．（结果要求保留两位小数）
（2）另一组同学采用滑动变阻器和一个多用电表来测定电池的电动势和内阻．实验原理如图3所示．当变阻器为某一阻值时，用多用电表的直流电压挡测出变阻器两端的电压U，再卸去变阻器一个接线柱的导线，把多用电表串联在电路中，用直流电流挡测出通过变阻器的电流I．随后改变变阻器的电阻，重复上述操作，获得多组U、I数据，并计算得出实验结果．这个实验方案在测量原理上的主要缺点是______．

3、选择题  如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接下极板接地，一带电油滴位于电容器中的P点且恰好处于平衡状态。现将平行板电容器的上极板竖直向上移动一小段距离

[? ]
A、带电油滴将沿竖直方向向上运动
B、P点的电势将降低
C、带电油滴的电势能将减小
D、若电容器的电容减小，则极板带电量将增大

4、填空题  有一电流表，其内阻Rg为100Ω，满偏电流Ig为3mA．若要把它改装成量程为6V的电压表，应串联______Ω的电阻；若要把它改装成量程为3A的电流表，应并联______Ω的电阻．

5、填空题  在测定一节电池的电动势E和内阻的实验中，
（1）下图中给出的四种可供选用的测量电路中，为了实验的可行性及提高实验精度，应选用的电路是______．

（2）一位学生在实验中记录的6组数据如下．试根据这些数据画出U─I图线，并从图线上求出电池的电动势E=______V，内电阻r=______Ω．
