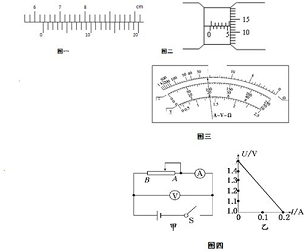

1、简答题  （1）如图一所示给出的是用20分度的游标卡尺测量某一物体的长度时的示数，此读数应为______mm．
（2）如图二中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为______mm．
（3）用多用电表的欧姆档测电阻时，将选择旋钮指向欧姆挡“×10”位置时，进行测量待测电阻，根据图三所示的表盘，被测电阻阻值为______Ω．
（4）某同学利用图四甲装置测定干电池的电动势和内阻，测得的电压和电流的关系图象图四乙所示，这个电池的电动势为E=______V，内阻r=______Ω．

2、实验题  在“测定金属的电阻率”实验中，所用测量仪器均已校准，待侧金属接入电路部分的长度约为50cm。

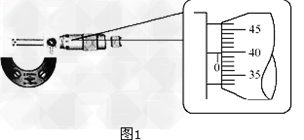

（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为________mm。（该值接近多次测量的平均值）

（2 ）用伏安法测量电阻丝的电阻Rx。实验所用器材为：电池组（电动势3V，内阻1Ω），电流表（内阻0.1Ω），电压表（内阻约3kΩ），滑动变阻器R（0~20Ω，额定电流2A），开关，导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

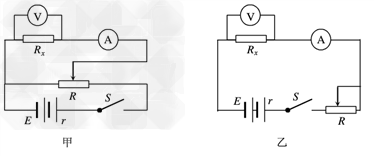

由以上实验数据可知：他们测量Rx是采用图2中的_____图（选填“甲”或“乙”）。

图2
（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据（2）所选的电路图，补充完成图3中实物图的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。?

图3? ? 图4

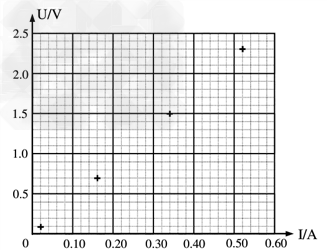

（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示。图中已标出了与测量数据对应的4个坐标点，请在图4中标出第2、4、6次测量数据的3个坐标点，并描绘出U-I图线，由图线得出金属丝的阻值R=______Ω（保留2位有效数字）。
（5）根据以上数据可以估算出金属丝的电阻率约为___________。
A.
B.
C. ?
D.
（6）任何实验测量都存在误差，本实验所用的测量仪器均已校准，下列关于误差的说法中正确的是___________。（有多个正确选项）
A.用螺旋测微器测量金属丝的直径时，由于读数引起的误差属于系统误差
B.由于电流表和电压表内阻引起的误差属于偶然误差
C.若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差
D.用U-I图象处理数据求金属丝的电阻率可以消除偶然误差

3、简答题  将满偏电流Ig=300μA、内阻未知的电流表改装成电压表并进行核对

．

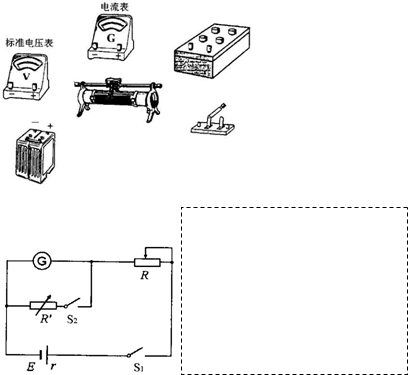

（1）利用如图所示的电路测量电流表的内阻（图中电源的电动势E=4V?）：先闭合S1，调节R，使电流表指针偏转到满刻度；再闭合S2，保持R不变，调节R′，，使电流表指针偏转到满刻度的

4、简答题  某同学用多用电表测定一只电阻的阻值，多用电表电阻挡有3种倍率，分别是×100Ω、×10Ω、×1Ω．该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针转过角度太小．①为了准确地进行测量，请你从以下给出的操作步骤中，选择必要的步骤，并排出合理顺序：______．（填步骤前的字母）
A．旋转选择开关至欧姆挡“×lΩ”
B．旋转选择开关至欧姆挡“×100Ω”
C．旋转选择开关至“OFF”，并拔出两表笔
D．将两表笔分别连接到Rx的两端，读出阻值后，断开两表笔
E．将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，断开两表笔

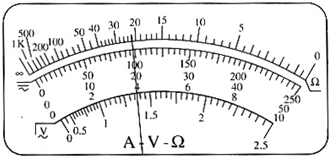

②按正确步骤测量时，指针指在图示位置，Rx的测量值为______Ω．

5、简答题
（1）电子离开极板时的动能为多少eV。
（2）极板的长度L。
