参考答案：
C?2.9；0.9

本题解析：


（1）当电阻箱电阻调为零,电路中电流最大时,根据闭合电路欧姆定律可求出R0的阻值,即R0=–r =,故应选“C”,且其工作的最大功率经验上不超过其额定功率。
（2）由闭合电路欧姆定律得,变形后为,由此可知图线与纵坐标轴的交点值为电动势的倒数,即.而图线的斜率为k=5,所以r=kε=50Ω.
2.某研究性学习小组利用图1所示电路测量电池组的电动势E和内阻r。根据实验数据绘出如图2所示的R-图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E=_______V，r=_______Ω。
由闭合电路欧姆定律，所以图中直线的斜率值为电源电动势的值，截距为内电阻的值，所以求出电源电动势为2.9V，内电阻为0.9Ω。

本题难度：简单

2、实验题  小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象，通过实验得到如下数据(I和U分别表示小灯泡上的电流和电压)：

参考答案：（1）见解析（2）见解析（3）0.28

本题解析：(1)小灯泡的电阻减小，故采用电流表的外接法，小灯泡两端的电压是从零开始的，故滑动变阻器采用分压解法，；(2)见乙图（2分）；

(3)作出图线，可得小灯泡工作电流为0．35安，工作电压为0．80伏，因此小灯泡实际功率为0．28． （0.26～0.29均算对）
点评：实验中电路图的画法是难点，关键是对电流表和滑动变阻器的接法正确掌握理解

本题难度：一般

3、实验题  为了测定电流表A1的内阻，采用如图所示的电路．其中：

A1是待测电流表，量程为300 μA，内阻约为100 Ω；
A2是标准电流表，量程是200 μA；
R1是电阻箱，阻值范围是0～999.9 Ω；
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4 V，内阻不计
S1是单刀单掷开关，S2是单刀双掷开关．

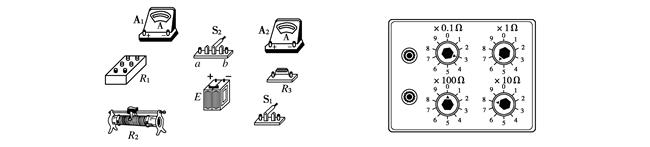

（1）根据电路图，请在实物图中画出连线，将器材连接成实验电路．

（2）连好电路，将S2扳到a处，闭合S1，调节滑动变阻器R2使A2的读数是150 μA；然后将开关S2扳到b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150 μA。若此时电阻箱R1各旋钮的位置如图所示，电阻箱R1的阻值是________Ω，则待测电流表A1的内阻Rg＝________Ω

参考答案：（1）
（2）.86.3、86.3

本题解析：（1）实物连接如下图所示：

（2）电阻箱的读数为86.3Ω，本实验采用了等效替代法测电阻的法，干路中电流不变，总电阻就不变，所以待测电阻也为86.3Ω.

本题难度：一般

4、实验题  应用阻值相同的两电阻线串联起来作为安培表的分路，其最大量度范围是1.5安培，现在把这两电阻线并联起来，再作为该安培表的分路，其最大量度范围度为3安培。那么这个安培表原来的最大量度范围是?。

参考答案：1A

本题解析：设两电阻的阻值为R，串联后的电阻为2R，并联电压相同，所以，可知安培表的量程为1.5A，把两个电阻并联后量程为3A，并联路段电压相等，由两个公式可求得Ig=1A
点评：明确电表改装原理，知道电流表和电压表的表盘和指针都是灵敏电流表的，指针的偏角决定于流过灵敏电流表的电流大小，此类问题还是串并联原理的实际应用

本题难度：一般

5、实验题  （12分）某兴趣小组在做“测定金属丝的电阻率”的实验中，通过粗测电阻丝的电阻约为5 Ω，为了使测量结果尽量准确，从实验室找到以下供选择的器材：
A．电池组E(3V，内阻约1Ω)
B．电流表A1(0～3A，内阻0.0125Ω)
C．电流表A2(0～0.6A，内阻约0.125Ω)
D．电压表V1(0～3V，内阻4kΩ)
E．电压表V2(0～15V，内阻15kΩ)
F．滑动变阻器R1(0～20Ω，允许最大电流1A)
G．滑动变阻器R2(0～2000Ω，允许最大电流0.3A)
H．开关、导线若干
?
(1)实验时电压表选?；电流表选?；滑动变阻器选?(填字母代号)．
(2)若用螺旋测微器测得金属丝的直径d的读数如图所示，则读数为________ mm.
(3)若用L表示金属丝的长度，d表示直径，测得电阻为R，请写出计算金属丝电阻率的表达式ρ＝________.
(4)请设计合理的测量电路，把电路图画在作图框中，在图中标明元件符号．

参考答案：（1）D (1分), C（1分）, F（1分）(2)0.900（3分）,(3)（3分）,(4)电路如下图（3分）

本题解析：(1)由于电源电动势为3 V，则电压表的量程选3V，选D；由可知电路中最大电流约为0.5A，则电流表0.6A的量程，选C；滑动变阻器为了操作和控制方便，最大电阻不能太大，且滑动变阻器R2最大电流只有0.3 A容易超过，故选R1，选F.
（2）螺旋测微器读数为：0.5mm+40.0×0.01mm=0.900mm
（3）由电阻定律可知：，而，解得：.
（4）由于，选电流表外接法，滑动变阻器选用限流式或分压式均可.

本题难度：一般
