1、实验题  在“测绘小灯泡的伏安特性曲线”的实验中，某同学根据测得的数据绘出了I－U图线。

（1）当灯泡两端电压为1V时，灯泡的电阻RA＝?Ω；当灯泡两端电压为3V时，灯泡的电阻RB＝?Ω。说明小灯泡灯丝的金属电阻率随温度的升高而?（填“增大”或“减小”）?
（2）由该同学绘出的I－U图线，在虚线框内画出实验的电路图。

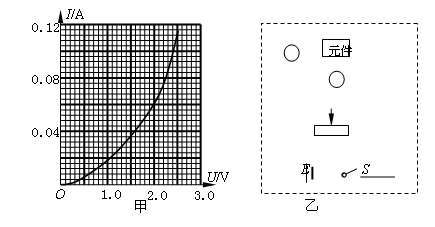

2、实验题  某课外研究小组为了制作一种传感器，需要选用一电器元件.图甲为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：
器材（代号）?规?格
电流表（A1）?量程0～50mA,内阻约为50Ω
电流表（A2）?量程0～200mA,内阻约为10Ω
电压表（V1）?量程0～3V,内阻约为10kΩ
电压表（V2）?量程0～15V,内阻约为25kΩ
滑动变阻器（R1）?阻值范围0～15Ω，允许最大电流1A
滑动变阻器（R2）?阻值范围0～1kΩ，允许最大电流100mA?
直流电源（E）?输出电压6V，内阻不计
开关（S）?导线若干
（1）为提高实验结果的准确程度，电流表应选用?；电压表应选用?；滑动变阻器应选用?.(以上均填器材代号)

（2）为达到上述目的，请在图乙所示的虚线框内画出正确的实验电路原理图，并标明所用器材的代号.
（3）若发现实验测得的伏安特性曲线与图中曲线完全吻合，则该元件的电阻阻值随电压的增大而?（选填“增大”、“减小”或“不变”），当该电器元件两端电压U=2.0V时元件消耗的电功率为?W．

3、简答题  某学习小组探究电学元件的伏安特性曲线．
①甲同学要描绘一个标有“3.6V，1.2W”的小灯泡的伏安特性曲线，除了导线和开关外，还有下列器材可供选择：
电压表V（量程5V，内阻约为5kΩ）直流电源E（电动势4.5V，内阻不计）
电流表A1（量程350mA，内阻约为1Ω）电流表A2（量程150mA，内阻约为2Ω）
滑动变阻器R1（阻值0～200Ω）滑动变阻器R2（阻值0～10Ω）
①实验中电流表应选______，滑动变阻器应选______；（填写器材代号）以下的四个电路中应选用______进行实验．

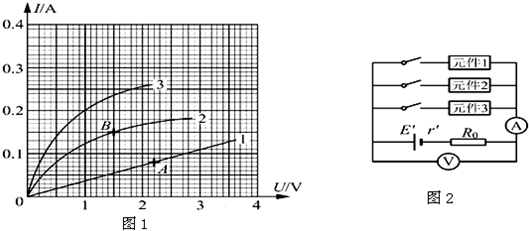

②乙同学分别描绘了三个电学元件的伏安特性曲线，如图1所示．然后他用图2所示的电路给三个元件分别供电，图中电流表和电压表均为理想电表，并测出单独给元件1和元件2供电时的电流和电压值，分别标在图1上，它们是A点和B点．已知R0=9.0Ω，则该电源的电动势E′=______V，内电阻r′=______Ω．这个电源单独给元件3供电时，元件3的电功率P=______W．

4、实验题  从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测出多组数据。
（1）画出电路图，标明所用器材的代号。

（2）若选测量数据中的一组来计算r1，则所用的表达式为r1= ?，式中各符号的意义是：?。
