1、实验题  如图所示的器材可用来研究电磁感应现象及判定感应电流的方向，其中L1为原线圈，L2 为副线圈。

（1）在给出的实物图中，将实验仪器连成完整的实验电路。
（2）在实验过程中，除了查清流入检流计电流方向与指针偏转方向之间的关系之外，还应查清____的绕制方向（选填“L1”、“L2”或“L1和L2”）。闭合开关之前，应将滑动变阻器的滑动头P 处于____ 端（选填“左”或“右”）。

参考答案：（1）电路图见解析（2）L1和L2；右．

本题解析：（1）

（2）在实验过程中，除了查清流入检流计电流方向与指针偏转方向之间的关系之外，还应查清L1和L2的绕制方向，这样才能知道产生的感应电流的磁场和原磁场的方向关系，从而总结产生的感应电流的规律；闭合开关之前，应将滑动变阻器的滑动头P 处于右端，先从电路中电流最小开始。

本题难度：简单

2、实验题  测定电源的电动势和内阻的实验电路如图所示，请回答下列问题：

（1）现备有以下器材：
A．干电池1个?
B．滑动变阻器（0～50Ω）
C．电压表（0～3V）
D．电压表（0～15V）
E．电流表（0～0.6A）?
F．电流表（0～3A）?
其中电压表应选?，电流表应选?。(填字母代号)
（2）如图是根据实验数据画出的U-I图像，由此可知这个干电池的电动势
E=?V，内电阻r = ?Ω。

参考答案：（1）C ；E （2）1.5 ；1.0

本题解析：（1）电流表和电压表读数超过量程的时误差较小，所以电压最大值为1.5V，电压表则选用C；电流最大值为0.4A，电流表选E。
（2）U–I图像的图线延长线与U轴的交点即为电动势E，E=1.5V；图线斜率的值即为电源的内阻r，即
点评：中等难度。此类问题应注意当电池内阻较小时，U的变化较小，图像中描出图线下面大面积空间得不到利用，所描得的点及做出的图线误差较大.为此，可使纵轴不从零开始，把纵坐标比例放大，可使结果误差小些.此时，图线与纵轴的交点仍代表电源的电动势，但图线与横轴的交点不再代表短路电流，计算内阻要在直线上选取两个相距较远的点，由它们的坐标值计算出斜率的绝对值，即为内阻r.

本题难度：一般

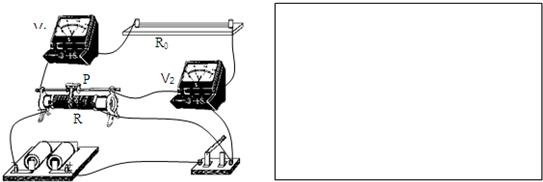

3、简答题  某同学用图所示的电路测电压表V1内电阻，已知它的量程是0-3V，电阻约为1.5kΩ．图中V2是另一块电压表，量程与电压表V1相同．已知定值电阻的电阻值为R0．R是滑动变阻器，P是它的滑动触头．
①请根据实验的实物连接图，在右边方框中画出它的实验电路图

②有两个定值电阻，阻值分别是100Ω及1.2kΩ，R0应选用______．
③先把滑动变阻器的滑片P移到最右边，闭合开关S，再调节P，使电压表V2满刻度（或接近满刻度）．记下此时两电压表的示数U1和U2．则电压表V1的电阻值是RV1=______（用字母表示，不用代入R0的值）．

参考答案：（1）根据实物图的连接可知其原理图，具体原理图如下所示：



?（2）所选定则电阻应对V1起到保护作用，因此选择较大的，即选择1.2kΩ的电阻．
故答案为：1.2kΩ．?
（2）根据电阻串并联知识可知，定值电阻两端的电压为U=U2-U1，则流过电压表V1的电流为：I=UR0=U2-U1R0?
因此电压表V1的电阻值是RV1=U1R0U2-U1．
故答案为：U1R0U2-U1．

本题解析：

本题难度：一般

4、实验题  按照有效数字规则读出下列电表的测量值。

（1）接0~3V量程时读数为________V。
（2）接0~0.6A量程时读数为_______A。

参考答案：（1）2.17（2.14～2.18均对）（2分）；?（2）0.16?（2分）

本题解析：电表读数,最小刻度是1的读到0.1,最小刻度是2和5的读到1，所以上面二表的读数分别为2.17V和0.16A。

本题难度：简单

5、实验题  某同学用伏安法测量一个未知电阻Rx的阻值（阻值约为6Ω），除被测电阻外，还有如下实验器材：
A．学生电源（直流稳压3V）
B．电流表A（量程0～0.6 A，内阻约为0. 125Ω）
C．电压表V（量程0～3 V，内阻3kΩ）
D．滑动变阻器（最大阻值20Ω）
