1、实验题  图为某同学根据测定一节干电池的电动势和内电阻的实验数据绘制成的U-I图，由此可得干电池的电动势E =__________V，内阻r =?Ω．（结果保留2位有效数字）

2、实验题  （8分）热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的伏安特性曲线（伏安特性曲线是指用电器的电流I与所加电压U的关系在U-I坐标中所作出的图线），要求特性曲线尽可能完整，实验用的原理图如图所示．已知常温下待测热敏电阻的阻值约4~5毟．热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：
盛有热水的热水杯电源（3V、内阻可忽略）
直流电流表（内阻约1Ω）
直流电压表（内阻约5kΩ）
滑动变阻器（0~20Ω）
开关、导线若干．请在空格内填上适当的内容：

a．往保温杯中加入一些热水，待温度稳定时读 www.91eXam.org出?的值；
b．调节滑动变阻器，快速读出?的值；
c．重复a~b，测量不同?下的数据；
d．绘出各测量温度下热敏电阻的?．

3、实验题  二极管是电子线路中常用的电子元器件.它的电路符号如图（甲）所示，正常使用时，“+”极一端接高电势，“—”极一端接低电势.要描绘某二极管在0~8V间的伏安特性曲线，另提供有下列的实验器材：电源E（电动势为8V，内阻不计）：压档v有五个量程，分别为2.5V、10V、50V、250V、500V，可视为理想电压表）；开关一只；导线若干。

小题1:在在内画出测定其伏安特性的电路原理图，并在图上注明电压表挡所选量程。
小题2:利用多用电表电压挡测量正常使用中的二极管电压时____________（选填“红”或“黑”）表笔流入电表。

小题3:某同学通过实验得出了图乙所示的伏安特性曲线图.接着，他又用该二极管、电源E和另一只固定电阻R等组成图丙所示的电路，当闭合开关后，用多用电表的电压挡测得R两端的电压为0.8V，由此可以判断固定电阻R的阻值大约为_____________.

4、实验题  某同学用下列器材测量一电阻丝的电阻Rx：电源E，适当量程的电流表电压表各一只，滑线变阻器R，电阻箱RP，开关S1、S2，导线若干。他设计的电路图如图（a）所示，具体做法：先闭合S1，断开S2，调节R和RP，使电流表和电压表示数合理，记下两表示数为I1，U1；再保持RP阻值不变，闭合S2，记下电流表和电压表示数为I2、U2。
?
（1）请你帮他按电路图在实物图（b）上连线；
（2）写出被测电阻Rx=_______________（用电表的读数表示）；
（3）此实验中因电流表有内阻，电压表内阻不是无限大，使被测电阻的测量值_______________真实值（选填“大于、小于或等于”）。

5、实验题  在“测金属丝电阻率”实验中，提供以下实验器材；
待测金属丝、螺旋测微器（千分尺）、直尺；
电源E（电动势约3V）；电压表V（量程3V，内阻约5kΩ）：
电流表A（量程0.6A、内阻为1.0Ω）；
滑动变阻器、开关及导线若干．
某同学进行了如下操作：

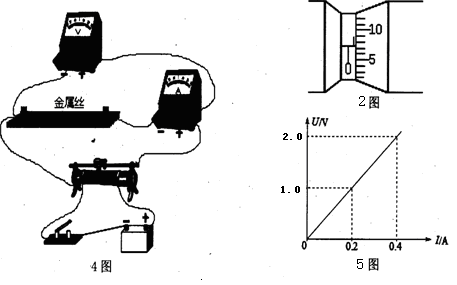

①如2图所示，用直尺测金属丝的长度L=?m；

②如3图所示，用螺旋测微器测金属丝直径d=?m；
③按照实验设计进行了实物连接如4图并进行了相应测量，利用电压表和电流表读数画出了如5图的U—I图象。

由此得到金属丝电阻R=?Ω
④根据以上测量，计算该金属丝的电阻率ρ=?Ω·m．（此问计算结果保留两位有效数字）
