1、实验题 用如图所示的实验装置探究电磁感应现象的规律．
（1）当有电流从电流表的正极流入时，指针向右偏转．下列说法哪些是正确的? (? )
A．当把磁铁N极向下插入线圈时，电流表指针向左偏转
B．当把磁铁N极从线圈中拔出时，电流表指针向左偏转
C．保持磁铁在线圈中静止，电流表指针不发生偏转
D．磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，电流表指针向左偏
| （2）某同学在实验过程中发现，灵敏电流计的指针摆动很小，如果电路连接正确，接触也良好，原因可能是检流计灵敏度较低、线圈电阻较大，除此以外还可能是因为__?__?。（写一种可能原因）?
2、实验题 在“测量金属的电阻率”实验中，所用测量仪器均已校准、待测金属丝接入电路部分的长度约为50cm。
（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图所示，其读数为?mm（该值接近多次测量的平均值）。
（2）用伏安法测金属丝的电阻 。实验所用器材为：电池组（电动势3V，内阻约1Ω）、电流表（内阻约0.1Ω）、电压表（内阻约3kΩ）、滑动变阻器（0~20Ω，额定电流2A），开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：
次数
| 1
| 2
| 3
| 4
| 5
| 6
| 7
| U/V
| 0.10
| 0.30
| 0.70
| 1.00
| 1.50
| 1.70
| 2.30
| I/A
| 0.020
| 0.060
| 0.160
| 0.220
| 0.340
| 0.460
| 0.520
|
由以上实验数据可知，他们测量是采用下图中的?图（选填“甲”或“乙”）。

（3）这个小组的同学在坐标纸上建立U、I坐标系，描绘出U-I图线。由图线得到金属丝的阻值=4.4Ω，根据以上数据可以估算出金属丝电阻率约为?（填选项前的符号）。
A、 Ω?m? B、 Ω?m? C、 Ω?m? D 、 Ω?m
（4）任何实验测量都存在误差。本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是??（有多个正确选项，选不全得一半分，有选错不得分）。
A、用螺旋测微器测量金属丝直径时，由于读数引起的误差属于偶然误差
B、由于电流表和电压表内阻引起的误差属于偶然误差
C、若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差
D、用U-I图像处理数据求金属丝电阻可以消除偶然误差
3、选择题 用电流表和电压表测量电阻R的阻值.分别将图示两种接法连到电路中进行测量.按照图甲的某次测量情况是：电流表的示数为4.00mA,电压表的示数为3.00V；按照图乙的某次测量情况是：电流表的示数为5.00mA,电压表的示数为2.20V.比较这两次的测量结果，正确的是（?）
A．电阻的真实值更接近440Ω，且小于440Ω
B．电阻的真实值更接近440Ω，且大于440Ω
C．电阻的真实值更接近750Ω，且小于750Ω
D．电阻的真实值更接近750Ω，且大于750Ω

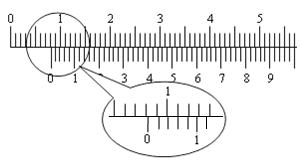

4、实验题 (9分)①用游标为50分度的卡尺测量某圆筒的外径时，卡尺上的示数如图所示，可读出圆筒的外径为___________ mm．

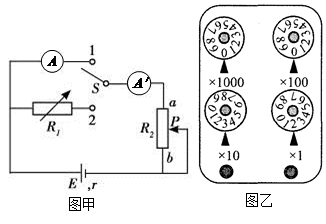

②用替代法测毫安表内电阻的电路如图甲所示．器材：待测毫安表A（量程0～10mA，内阻RA约为30Ω）；毫安表A′（量程30mA）；电阻箱R1（0～9999Ω）；滑动变阻器R2（0～500Ω）；电源（E=3V，r约为1～2Ω）．
a．滑动变阻器滑片P在实验开始前应放在?端 (填＂a＂或＂b＂) ．将单刀双掷开关S先接“1”位置，调节滑动变阻器滑片P的位置，使待测毫安表A的指针至某位置（或满偏），记下此时毫安表A′ 的读数 ．滑片P的位置不再移动;
b．将开关S接“2”位置，调节电阻箱使?，读出此时电阻箱的读数如图乙所示（记为R1），则R1=? ;
c．由以上实验可知，待测毫安表A的内电阻RA=?。
5、实验题 某同学为了测量某一节干电池的电动势和内阻,实验室准备了下列器材:
A.待测干电池E(电动势约为1.5 V,内阻约为1 Ω)?
B.电流表G(满偏电流3.0 mA,内阻为100 Ω)；
C.电流表A(量程0～0.6 A,内阻约为1 Ω)?
D.滑动变阻器R1(0～10 Ω,额定电流为2 A)；
E.滑动变阻器R2(0～1 kΩ,额定电流为1 A)?
F.定值电阻R0(阻值为900 Ω)?
G.开关一个,导线若干
为了能比较准确地进行测量, 同时还要考虑操作的方便,某同学利用器材B、F组成电压表并设计电路原理图。根据要求回答下列问题
(1)实验中滑动变阻器应选?.
(2)根据题意在下图中画出符合该同学该实验要求的电路图

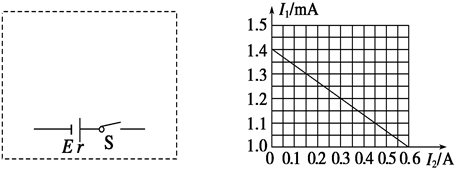

(3)如右上图所示，是该同学根据正确的实验得到的数据作出的图线，其中，纵坐标I1为电流表G的示数，横坐标I2为电流表A的示数，由图可知，被测干电池的电动势
为??V，内电阻为??Ω(结果均保留2位有效数字)
|
