参考答案：
小题1:__BD_
小题2:________2.1×10-7_ Wb

本题解析：此题涉及创新性的实验“用DIS研究通电螺线管的磁感应强度”。小题1:图像2相对于图像1而言，在同一位置的磁场减弱，所以是螺线管中的电流小了，即电源电动势减小或滑动变阻器电阻变大了。答案选BD。小题2:螺线管中磁感应强度大约为1.4mT，则磁通量大约为。本题要求审题要仔细，准确从材料中获取信息。

本题难度：简单

2、实验题  在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3 V，1.5 W”的灯泡两端的电压和通过灯泡的电流。现有如下器材：
A．直流电源3V（内阻可不计）
B．直流电流表0-3 A（内阻0.l Ω）
C．直流电流表0-600 mA（内阻约5 Ω）
D．直流电压表0-3 V（内阻约3 kΩ）
E．直流电压表0-15 V（内阻约200 kΩ）
F．滑动变阻器10Ω、1A
G滑动变阻器l kΩ、300 mA
（1）除开关、导线外，为了完成实验需要从上述器材中选用____（用序号字母表示）。
（2）若某同学用导线a、b、c、d、e，f、g和h按如图所示的电路连接，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后，发现电压表的示数为2V，电流表的示数为零，小灯泡不亮，则判断断路的导线为____；若电压表的示数为零，电流表的示数为0.3 A，小灯泡亮，则断路的导线为____；若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____。

（3）下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在下图方格纸上作出该灯泡的伏安特性曲线。

（4）若将该灯泡与一个10 Ω的定值电阻串联，直接接在题中电源两端，则可以估计该小灯泡的实际功率为____（保留两位有效数字）。

参考答案：（1）ACDF
（2）d，h，g
（3）
（4）0.16W

本题解析：

本题难度：困难

3、计算题  A、B、C为黑箱上的三个接点，最多只能接两个电学元件。为探明其结构，某同学用多用电表进行测量。

（1）用直流电压挡测量：A、B、C三点间均无电压，则盒内三点间是否接有电源？答：?。
（2）用欧姆表进行测量，测量的阻值记录如下表：

参考答案：（1）没有接电源。
（2）电阻；二极管

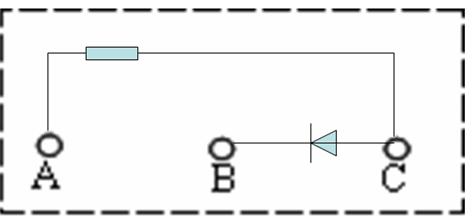

（3）如图所示。

本题解析：（1）用直流电压挡测量：A、B、C三点间均无电压说明这三点间是不接电源的。
（2）根据二极管的单向导电性特性：推出当加某方向的电压时二极管是通的，电阻约为零。当加反方向的电压时二极管是断的，电阻无穷大。
由第一次和第二次相互比较得出AC间接的是电阻。
由第三次和第四次相互比较得出BC间接的是二极管。
由第五次和第六次相互比较得出上面的推导式正确的。
（3）如图所示。

本题难度：简单

4、实验题  某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：
①小灯泡L，规格“4.5V．0.5A”；?
②电流表A，量程0.6A，内阻r约为0.2Ω;
③电压表V，量程15V，内阻约为15 kΩ；?
④滑动变阻器R，阻值范围0~10Ω；
⑤学生电源E，电动势6V，内阻不计；
⑥开关S及导线若干.
（1）甲同学设计了下图(右图)所示的电路进行测量，请按照右边电路图把实物图中未完成的连线补充完整.

（2）乙同学经分析发现甲同学实验精度不高，又从实验室找来Ig=100μA,Rg=1000Ω的灵敏电流计和电阻箱（0—99999.9Ω），想把灵敏电流计改装成量程为5V的电压表，需要把电阻箱调成?Ω的阻值，并与灵敏电流计?（填“串”或“并”）联在电路中来替代实验中的电压表.
（3）乙同学用改装的电压表实验得到数据，现要以纵坐标表示通过电流表A的电流I，横坐标表示通过灵敏电流计的电流IG，画出I -IG图线，他已经把数据画在坐标纸上，请帮他把图线画出来.

（4）乙同学通过查找资料发现同等型号的小灯泡的灯丝在27℃时电阻是2.1Ω，并且小灯泡灯丝电阻值与灯丝温度的关系为R=k(273+t)，k为比例常数。请估算灵敏电流表的电流IG=60μA时该灯泡灯丝的温度约为?℃。

参考答案：（1）

（2） 49000Ω?串联?（3）连成折线的不给分，连成光滑曲线即可给分（4） 840~870均可

本题解析：（1）伏安特性曲线滑动变阻器要求连接为分压式，根据小灯泡电阻约为,而，根据小外偏小，电流表选择外接式，如下图

（2）把灵敏电流计改装成量程为5V的电压表需要串联一个大电阻，串联后的总电压最大等于，即电流最大时，电压等于，所以有可得。
（3）用光滑的曲线把个点描起来如下

（4）27℃时电阻是2.1Ω，带入公式R=k(273+t)可得， 当灵敏电流表的电流IG=60μA时改装后的电压表读数即，而此时根据上一问的图像可判断电流表A的读数为,所以灯泡电阻为，带入公式R=k(273+t)可得温度

本题难度：一般

5、简答题  （1）为了测定一个“6.3V，1W”的小灯泡正常发光时的电阻，实验室提供了下列实验器材：
A．电流表0.6A，0.2Ω　　　　　　　
B．电流表200mA，0.5Ω
C．电压表10V，1kΩ　　　　　　　?
D．电压表15V，1.5kΩ
E．电源6V，2A　　　　　　　?
F．电源9V，1A
G．电源15V，0.1A　　　　　　?
H．滑线变阻器10Ω，1W
I．?滑线变阻器20Ω，0.8W?　　　　?
J．滑线变阻器50Ω，0.5W
K．导线若干，电键一个
实验时要求测量误差尽可能小，应选用的上述器材是______（填写字母序号）；滑线变阻器应采用______连接（填“限流”或“分压”）；电流表应采用______接法（填“内”或“外”）．
（2）某课外兴趣小组测量一个标有“12V”字样，功率未知的灯泡灯丝电阻R随灯泡两端电压U变化的关系，得到如图所示的图线，则由此可以得到：
①在正常发光情况下，灯泡的电功率P=______W．
②若一定值电阻与该灯泡串联，接在20V的电压上，灯泡能正常发光，则串联电阻的阻值为______Ω．
③若用电动势为12V的理想电源给小灯泡供电，当灯泡开关合上后，需0.1s灯泡才能达到正常亮度，这0.1s内流过灯泡的电流变化情况是由______变______（填“大”或“小”），最大电流是______A．

参考答案：（1）根据公式：P=UI得：灯泡工作时的电流：I=PU=16.3=0.159A，所以需要选择200mA的电流表B；灯泡的额定电压是6.3V，所以需要选择量程10V的电压表C和9V的电源F；由于电源的电动势比较大，当选择10Ω的滑动变阻器时，电流：I=UR=0.9A＞

本题解析：

本题难度：一般
