1、实验题  （1）一位同学在实验中分别用游标卡尺和螺旋测微器测量物体长度，得到结果如图所示，游标卡尺示数________________ cm，螺旋测微器示数_______________ cm．

（2）某物理实验小组利用实验室提供的器材测量一待测电阻的阻值。可选用器材的代号和规格如下：
电流表A1?(量程250mA，内阻r1为 20Ω)；
电流表A2?(量程300mA，内阻r2约为15Ω)
待测电阻Rx（阻值约为100Ω)；
滑动变阻器R（最大阻值10Ω)；
电源E?(电动势约为9V,内阻r约为1Ω)；
单刀单掷开关S，导线若干。
①请在右边的方框中把电流表的代号A1、A2填在相应的中，并且把实验电路原理图连接完整；

②需要直接测量的物理量是________，被测电阻的计算式为Rx=___________。

参考答案：（1）1.050；1.0446（2）①电路图见解析；②两电流表读数分别为I1、I2；

本题解析：（1）游标卡尺示数1.0cm+10×0.05mm=1.050cm，螺旋测微器示数10.0mm+0.01×44.6mm="10.446mm=1.0446" cm．(2)①电路如图示：②设两电流表读数分别为I1、I2,根据欧姆定律得，解得

本题难度：一般

2、实验题  （9分）现有一刻度盘总共有N小格、且刻度均匀，量程未准确确定的电压表V1，已知其量程在13—16V之间，内阻。为测定其准确量程U1，实验室提供了如下表所列的器材，要求方法简洁，尽可能减少误差，并能测出多组数据。

参考答案：乙?

本题解析：（1） 由于待测电压表的满偏电流与标准电压表的满偏电流接近，大约是0.1mA，所以可将两电压表串联使用，由于变阻器的全电阻远小于电压表内阻，所以变阻器应用分压式接法，所以选择乙电路图进行测量．
⑵ 根据电路图画出对应的实物图：

⑶ 待测电压表V1的指针偏转格数为N1，每格表示电压值为△U，由欧姆定律可得，所以电压表V1的量程为U1=N?△U联立解得
N：V1的总格数，N1：V1的读出格数，U2：V2的读数，R1：待测表内阻，R2：V2表内阻。（两个表内阻可以用150和30代替）

本题难度：一般

3、简答题  （1）在“描绘小灯泡的伏安特性曲线”实验中．用导线a、b、c、d、e、f、g和h按图（1）所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后；

①若电压表的示数为2V，电流表的示数为零，小灯泡不亮，则断路的导线为______；
②若电压表的示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线为______；
③若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为______．
（2）建造重庆长江大桥复线桥高将长百米、重千余吨的钢梁从江水中吊起（图2）、施工时采用了将钢梁与水面成一定倾角出水的起吊方案，为了探究该方案的合理性，某研究性学习小组做了两个模拟实验．研究将钢板从水下水平拉出（实验1）和以一定倾角拉出（实验2）的过程中总拉力的变化情况．
①必要的实验器材有：钢板、细绳、水盆、水、支架、刻度尺、计时器和______等．
②根据实验曲线（图3），实验2中的最大总拉力比实验1中的最大总拉力降低了______．

③根据分子动理论，实验1中最大总拉力明显增大的原因是______．
④可能导致测量拉力的实验误差的原因有：读数不准、钢板有油污、______等等（答出两个即可）

参考答案：（1）①电压表有示数，说明电压表与电源是连通的，但灯泡不亮说明电路中有断路，且断路只能是d导线；?
②电流表有示数说明电路是导通的，电压表无示数说明电压表与电断开，故只能是h断路；
③调节滑动变阻器能控制电路说明电路是完好的，但电压表及电流表无法调到零说明接成了限流接法，故应该是g导线断路；
（2）①因为本实验是要判断拉力的变化情况，故应用到测力计（弹测力计、力传感器等等）
②实验一的最大拉力?F1m=4.35N
实验二的最大拉力　F2m=3.75+0.025=3.78N
△F=F1m-F2m=4.35-3.78=0.57N，
所以△FF1m=0.574.35=0.131=13.1%
③钢板在水面下时，拉力F1=3.40N，
钢板出水后绳的拉力F2=3.78N
钢板在水中受到的浮力?F0=F2--F1=0.38N；
实验1中的最大拉力明显大于钢板的重力，是因为水分子与钢板分子间的相互作用力不同；
应实验1中的接触面积大，故实验1中受到的分子之间的引力大；
④拉动时钢板匀速时最准确，故当快速拉出、变速拉出、出水过程中角度变化会引起数据的误差；
另外水中有油污、水面波动等等都会导致实验误差较大；
故答案为：（1）①、d导线；②h导线；③g导线；
（2）①测力计；②13.1%；③分子之间存在引力，钢板与水面的接触面积大；
④快速拉出、变速拉出、出水过程中角度变化、水中有油污、水面波动等等（任选两条回答）

本题解析：

本题难度：一般

4、简答题  某同学选用一只标有“2.5V?0.3A”的小灯泡，用电流表和电压表测量它在不同电压下的电流，从而计算出它在不同电压下的实际电阻值．实验数据画出的I-U图象如图1．
（1）从图象看出，电压越高对应的实际电阻值越______，这说明灯丝材料的电阻率随温度的升高而______．
（2）若实验室提供的器材是：电动势为3V，内阻很小的铅蓄电池；量程0-0.6A（内阻约为2Ω）的直流电流表；量程0-3V（内阻约为1kΩ）的直流电压表；最大阻值10Ω的滑动变阻器；一只电键和若干导线．请在图2方框中画出正确的实验电路图，并标出开始实验时滑动变阻器滑动触头P的位置．

参考答案：（1）由I=UR可知，I-U图象中的斜率表示电阻的倒数；而由图可知，图象的斜率越来越小，说明电阻越来越大；而电压越大，灯泡的温度越的电高，故说明其原因为灯丝材料的电阻率随温度的升高而增大；
（2）在测定伏安特性曲线时，由于实验要求本实验中需要用滑动变阻器分压接法和电流表外接法；为了实验的安全，开始时电路中电流最小，即与测量电路并联部分的滑动变阻器电阻应最小，故答案如图所示；
故答案为：（1）大，增大；（2）如图所示．

本题解析：

本题难度：一般

5、简答题  如图甲所示，是用电流表和电压表测电阻的电路图，乙图是该实验所需要用的器材示意图，其中待测电阻Rx约为10Ω（设Rx的阻值不变）．

（1）实验中电压表应选______V的量程，电流表应选______A的量程，在连接电路时，开关应______，滑动变阻器的滑片应处于______位置（填“A”或“B”）．
（2）根据所选电表的合适量程在图乙所示的电路中用笔画线代替导线添加两根导线，将电压表和电流表正确接入电路．
（3）甲同学在该实验中，接线正确，操作规范．三次测得电压值和电流值，但忘了及时填入表内，且数据记录混乱而无单位，如图丙所示．请帮他整理好数据，填入表内，并计算出每次实验所得的电阻值Rx和平均电阻值

参考答案：（1）：由于电源电动势大小为E=3V，所以电压表应选0～3V的量程；
根据欧姆定律可知，通过待测电阻的最大电流应为：Imax=URx=310A=0.3A，所以电流表应选0～0.6A的量程；
在连接电路时，开关应断开；变阻器的滑片应处于阻值最大的B位置；
（2）：实物连线图如图所示：

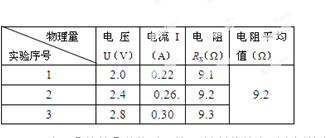

（3）：根据欧姆定律R=UI可知，待测电阻的阻值应该不变，所以数据如下图表格所示：

（4）：①：根据题意可知，若电流表示数为零电压表示数为3V，其原因是接第②条线时，接E端的线接在了电源的负极上（或电流表的0.6的接线柱上）；
②：电流表指针反向偏转，说明电流表的正负接线柱接反．
故答案为：（1）0～3，～0.6，断开，B
（2）如图
（3）如图
（4）①接第②条线时，接E端的线接在了电源的负极上（或电流表的0.6的接线柱上）；②电流表的正负接线柱接反
