1、实验题  要精确测量一个阻值约为5Ω的电阻R，实验室提供下列器材：
电流表：量程1.0mA，内阻r1约为4Ω．
电流表：量程500μA，内阻r2=750Ω,．
滑动变阻器R0：阻值约10Ω．
电池E，电动势ε=1.5V，内阻很小．电键S，导线若干．
小题1:在虚线方框中画出电路图，标明所用器材的代号．
小题2:需要测量的物理量是?，根据所测物理量，求出电阻阻值的表达式Rx=?。

2、填空题  某同学在做＂描绘小灯泡的伏安特性曲线＂的实验中得到了如下表数据（Ｉ和Ｕ分别表示流过小灯泡的电流和小灯泡两端的电压）

小题1:在方格纸上选取恰当的标度,作出I-U 图线(画在答卷纸上)
小题2:在虚线框内画出此实验的电路图(画在答卷纸上)

3、实验题  （9分）在“测定直流电动机的效率”实验中，用如图所示的实物图测定一个额定电压U=6V、额定功率为3W的直流电动机的机械效率。
（1）请根据实物连接图在方框中画出相应的电路图（电动机用表示）

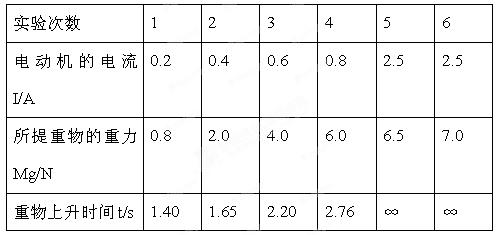

（2）实验中保持电动机两端电压U恒为6V，重物每次匀速上升的高度h均为1.5m，所测物理量及测量结果如下表所示：

（3）在第5次实验中，电动机的输出功率是________；可估算出电动机线圈的电阻为____________Ω。
（4）从前4次的实验数据可以得出：UI ??（填“>”、“<”或“=”）。

4、实验题  （1）测量普通干电池电源电动势和内电阻应该选用__________（填“图甲”或“图乙”）所示的电路图．

（2）实验中某同学根据自己测得的实验数据在坐标纸上描了几个点，请你根据他描的点画出U—I图线，并根据图线求出电池的电动势E=__________V（保留2位有效数字），电池的内电阻r =__________Ω（保留2位有效数字）．

5、实验题  某同学用如图所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化的图象。

（1）除了导线和开关外，有以下一些器材料可供选择：
电流表：A1（量程100mA，内阻约2Ω）；A2（量程0.6A，内阻约0.3Ω）；
电压表：V1（量程5V，内阻约5kΩ）；V2（量程15V，内阻约15kΩ）；
滑动变阻器：R1（阻值范围0~10Ω）；R2（阻值范围0~2kΩ）；
电源：E1（电动势为1.5V，内阻约为0.2Ω）；E2（电动势为4V，内阻约为0.04Ω）。
为了调节方便，测量准确，实验中应选用电流表___________，电压表___________，滑动变阻器___________，电源___________。（填器材料的符号）
（2）根据实验数据，计算并描绘出R-U的图象如下图所示，由图象可知，此灯泡在不工作时，灯丝电阻为___________Ω；当所加电压为3.00V时，灯丝电阻为___________Ω，灯泡实际消耗的电功率为___________W。

（3）根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系。符合该关系的示意图是下列图中的___________。
