1、简答题  某物理小组准备探究某种元件Q（标有4V，2W字样）的伏安特性曲线，他们找来了下列器材：
A、电压表V1（0～5V，内阻约10kΩ）
B、电压表V2（0～10V，内阻约20kΩ）
C、电流表A（0～0.6A，内阻约0.4Ω）
D、滑动变阻器R1（5Ω，1A）
E、滑动变阻器R2（500Ω，0.2A）
（1）实验中电压表选用______，为使实验误差尽量减小，要求电压从零开始变化且多取几组数据，滑动变阻器应选用______（均填器材前的序号）．
（2）请将图中的实物连线补充完整．
（3）检查实验电路连接正确，然后闭合开关，调节滑动变阻器滑片，发现电流表和电压表指针始终不发生偏转．在不断开电路的情况下，检查电路故障，应该使用多电表的______挡；检查过程中将多用电表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大角度的偏转，说明电路故障是______．

参考答案：（1）灯泡两端的电压最大是4V，故电压表应选用A：V1，
由题意可知，电流电压是从零开始变化的，故应选用分压接法，故滑动变阻器应选用D：R1；
（2）由原理图可知，滑动变阻器采用了分压接法，即先将下面两个固定的接线柱接在电源两端；再将用电器的一端接在上面任意一个接线柱上，另一端接到下面任意一个接线柱上；同时电流表采用外接法，注意电表的正极流入；实物图如图；
（3）实验电路连接正确，闭合开关，调节滑动变阻器滑动头，发现电流表和电压表指针始终不发生偏转，说明电路存在断路．在不断开电路的情况下，应该使用多用电表直流电压挡检查电路故障；检查过程中将多用表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大角度的偏转，说明电路故障是电流表断路．
故答案为：（1）A，D；（2）如图：（3）直流电压；电流表断路．

本题解析：

本题难度：一般

2、选择题  用伏安法测一未知电阻R时，若不知道R的大概值，为了选择正确的测量电路以减小测量误差，一位学生把电流表和电压表如图所示接好。只空出电压表的接头K不接，然后把K分别与电流表的两个接线柱a、b接触，观察电压表和电流表示数变化情况，则?

[? ]
A．若电流表示数有明显变化，则K应接a
B．若电流表示数有明显变化，则K应接b
C．若电压表示数有明显变化，则K应接a
D．若电压表示数有明显变化，则K应接b

参考答案：BC

本题解析：

本题难度：一般

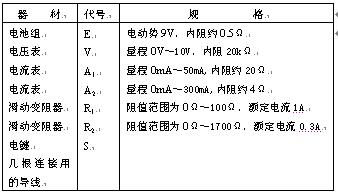

3、计算题  有一电阻，其阻值大约在40～50Ω之间，需要进一步测定其阻值，手边现有下列器材：

有两种可供选用的电路如图所示，实验要求多测几组电流、电压值，以便画出电流－电压关系图。为了实验能正常进行并减小测量误差，而且要求滑动变阻器便于调节，在实验中应选图　　所示的电路，应选代号是　　的电流表和代号是　　的滑动变阻器。

参考答案：（b）； A2；R1

本题解析：（1）电流表的选择：先估算电路中可能达到的最大电流（视滑动变阻器阻值R＝0Ω），若使用A1表时：，已超过A1表的量程。若使用A2表时：，未超过A2表的量程。为遵循安全性原则，应选择电流表A2。
（2）测量电路的选择：由于，为遵循准确性原则，应选择电流表的外接法，即（b）图。
（3）滑动变阻器的选择：选择R1时，电路中的最小电流约为，电路中的电流范围为～。选择R2时：电路中的最小电流约为，电路中的电流范围为～。由此可见，若使用R2，当R2阻值较大时，电流表的示数很小，读数误差较大，实际测量数据不能使用；若使用R1，电流可以从逐渐增大。相比而言，使用R2将导致电流强度随滑动变阻器位置变化过于敏感，实际上限制了R2有效调节长度；而使用R1有较大的有效调节长度。为遵循方便性原则，应选择R1．

本题难度：一般

4、实验题  某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈。现从这些材料中选取两个待测元件，一是电阻R0（约为2 kΩ），二是手机中常用的锂电池（电动势E的标称值为3.7 V，允许最大放电电流为100 mA）。在操作台上还准备了如下实验器材：
A．电压表V（量程4 V，电阻RV约为4.0 kΩ）
B．电流表A1（量程100 mA，电阻RA1约为5 Ω）
C．电流表A2（量程2 mA，电阻RA2约为50 Ω）
D．滑动变阻器R1（0～20 Ω，额定电流1 A）
E．电阻箱R2（0～999.9 Ω，最小分度值0.1 Ω）
F．开关S一只、导线若干

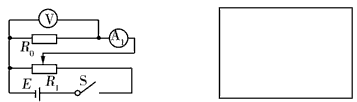

（1）为了测定电阻R0的阻值，该小组的一位成员，设计了如图所示的电路原理图并选取了相应的器材（电源用待测的锂电池），其设计或器材选取中有不妥之处，你认为应该怎样调整？________。调整后R0的测量值________其真实值（填“小于”、“大于”或“等于”）。

（2）在实际操作过程中，发现滑动变阻器R1、电流表A1已损坏，请用余下的器材测量锂电池的电动势E和内阻r。
①请你在方框中画出实验电路图（标注所用器材符号）；
②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式________________。

参考答案：（1）用A2替换A1，且采用电流表内接法；大于（2）①；②

本题解析：

本题难度：困难

5、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V，1.5 W”的小灯泡、导线和开关外，还有：
A．直流电源6 V(内阻不计)
B．直流电流表0～3 A(内阻0.1 Ω以下)
C．直流电流表0～300 mA(内阻约为5 Ω)
D．直流电压表0～10 V(内阻约为15 kΩ)
E．滑动变阻器10 Ω，2 A
F．滑动变阻器1 kΩ，0.5 A
实验要求小灯泡两端的电压从零开始变化并能进行多次测量。
（1）实验中电流表应选用____________，滑动变阻器应选用____________（均用序号表示）。
（2）在方框内画出实验电路图。

参考答案：（1）C，E （2）

本题解析：

本题难度：一般
