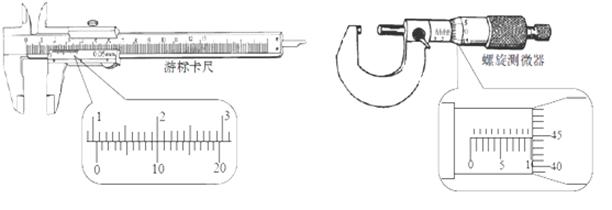

1、实验题  （1）一位同学在实验中分别用游标卡尺和螺旋测微器测量物体长度，得到结果如图所示，游标卡尺示数________________ cm，螺旋测微器示数_______________ cm．

（2）某物理实验小组利用实验室提供的器材测量一待测电阻的阻值。可选用器材的代号和规格如下：
电流表A1?(量程250mA，内阻r1为 20Ω)；
电流表A2?(量程300mA，内阻r2约为15Ω)
待测电阻Rx（阻值约为100Ω)；
滑动变阻器R（最大阻值10Ω)；
电源E?(电动势约为9V,内阻r约为1Ω)；
单刀单掷开关S，导线若干。
①请在右边的方框中把电流表的代号A1、A2填在相应的中，并且把实验电路原理图连接完整；

②需要直接测量的物理量是________，被测电阻的计算式为Rx=___________。

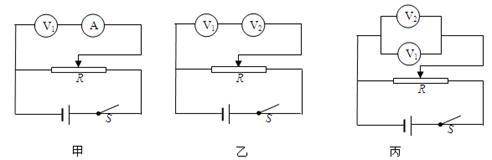

2、实验题  （9分）现有一刻度盘总共有N小格、且刻度均匀，量程未准确确定的电压表V1，已知其量程在13—16V之间，内阻。为测定其准确量程U1，实验室提供了如下表所列的器材，要求方法简洁，尽可能减少误差，并能测出多组数据。

3、简答题  （1）在“描绘小灯泡的伏安特性曲线”实验中．用导线a、b、c、d、e、f、g和h按图（1）所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后；

①若电压表的示数为2V，电流表的示数为零，小灯泡不亮，则断路的导线为______；
②若电压表的示数为零，电流表的示数为0.3A，小灯泡亮，则断路的导线为______；
③若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为______．
（2）建造重庆长江大桥复线桥高将长百米、重千余吨的钢梁从江水中吊起（图2）、施工时采用了将钢梁与水面成一定倾角出水的起吊方案，为了探究该方案的合理性，某研究性学习小组做了两个模拟实验．研究将钢板从水下水平拉出（实验1）和以一定倾角拉出（实验2）的过程中总拉力的变化情况．
①必要的实验器材有：钢板、细绳、水盆、水、支架、刻度尺、计时器和______等．
②根据实验曲线（图3），实验2中的最大总拉力比实验1中的最大总拉力降低了______．

③根据分子动理论，实验1中最大总拉力明显增大的原因是______．
④可能导致测量拉力的实验误差的原因有：读数不准、钢板有油污、______等等（答出两个即可）

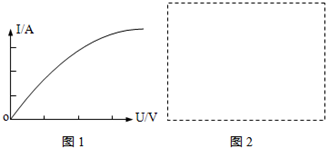

4、简答题  某同学选用一只标有“2.5V?0.3A”的小灯泡，用电流表和电压表测量它在不同电压下的电流，从而计算出它在不同电压下的实际电阻值．实验数据画出的I-U图象如图1．
（1）从图象看出，电压越高对应的实际电阻值越______，这说明灯丝材料的电阻率随温度的升高而______．
（2）若实验室提供的器材是：电动势为3V，内阻很小的铅蓄电池；量程0-0.6A（内阻约为2Ω）的直流电流表；量程0-3V（内阻约为1kΩ）的直流电压表；最大阻值10Ω的滑动变阻器；一只电键和若干导线．请在图2方框中画出正确的实验电路图，并标出开始实验时滑动变阻器滑动触头P的位置．

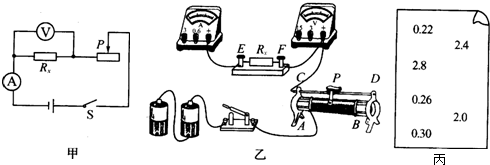

5、简答题  如图甲所示，是用电流表和电压表测电阻的电路图，乙图是该实验所需要用的器材示意图，其中待测电阻Rx约为10Ω（设Rx的阻值不变）．

（1）实验中电压表应选______V的量程，电流表应选______A的量程，在连接电路时，开关应______，滑动变阻器的滑片应处于______位置（填“A”或“B”）．
（2）根据所选电表的合适量程在图乙所示的电路中用笔画线代替导线添加两根导线，将电压表和电流表正确接入电路．
（3）甲同学在该实验中，接线正确，操作规范．三次测得电压值和电流值，但忘了及时填入表内，且数据记录混乱而无单位，如图丙所示．请帮他整理好数据，填入表内，并计算出每次实验所得的电阻值Rx和平均电阻值
