1、实验题  要精确测量一个阻值约为5Ω的电阻R，实验室提供下列器材：
电流表：量程1.0mA，内阻r1约为4Ω．
电流表：量程500μA，内阻r2=750Ω,．
滑动变阻器R0：阻值约10Ω．
电池E，电动势ε=1.5V，内阻很小．电键S，导线若干．
小题1:在虚线方框中画出电路图，标明所用器材的代号．
小题2:需要测量的物理量是?，根据所测物理量，求出电阻阻值的表达式Rx=?。

参考答案：
小题1:
小题2:

本题解析：电流表A1的量程大于A2的量程，所以用A1测总电流，用A2和定值电阻并联，测量支路电流，因为电阻阻值电阻较小，不便于改变电路的电阻，所以用分压式。
所以需要测量电流表的示数
根据欧姆定律：
?
电路如图：

本题难度：一般

2、填空题  某同学在做＂描绘小灯泡的伏安特性曲线＂的实验中得到了如下表数据（Ｉ和Ｕ分别表示流过小灯泡的电流和小灯泡两端的电压）

小题1:在方格纸上选取恰当的标度,作出I-U 图线(画在答卷纸上)
小题2:在虚线框内画出此实验的电路图(画在答卷纸上)

参考答案：
小题1:略?
小题2:略

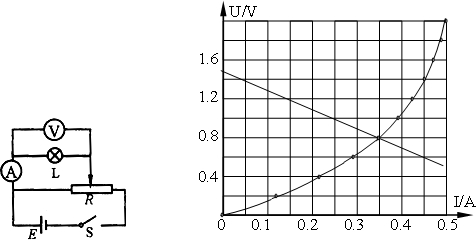

本题解析：：（1）如下左图所示；

（2）如上右图所示；
（3）电源的电动势为1.5V，短路电流为=0.75A，电流与路段电压的关系式为：U=E-Ir=1.5-2r
在上图中作出电流与路段电压的图线，如图；交点坐标即为小灯泡的实际电压和电流，故功率为：P=UI=0.8×0.35=0.28W
点评：本题关键要先画出小灯泡的伏安特性曲线和电源的路端电压与电流关系图线，根据交点得到电源的实际输出电压，再计算电功率．

本题难度：简单

3、实验题  （9分）在“测定直流电动机的效率”实验中，用如图所示的实物图测定一个额定电压U=6V、额定功率为3W的直流电动机的机械效率。
（1）请根据实物连接图在方框中画出相应的电路图（电动机用表示）

（2）实验中保持电动机两端电压U恒为6V，重物每次匀速上升的高度h均为1.5m，所测物理量及测量结果如下表所示：

（3）在第5次实验中，电动机的输出功率是________；可估算出电动机线圈的电阻为____________Ω。
（4）从前4次的实验数据可以得出：UI ??（填“>”、“<”或“=”）。

参考答案：（1）见下图?（3）0??（4）>

本题解析：（1）根据实物图画电路图，滑动变阻器的接入方式为分压式，电流表接入方式为外接式。需要注意。
（3）在第5次实验中，重物匀速上升的高度h为1.5m所用时间为，即没有上升，速度为0.即电动机没有拉动重物，所用没有做功。此时电动机消耗的电能全部转化为内能，电动机变为纯电阻电路，电阻
（4）第一组数据，，，即，分析其他数据也是如此，因为电功率一部分消耗在内阻上转化为内能，其他部分才是转化为机械功率，所以。

本题难度：一般

4、实验题  （1）测量普通干电池电源电动势和内电阻应该选用__________（填“图甲”或“图乙”）所示的电路图．

（2）实验中某同学根据自己测得的实验数据在坐标纸上描了几个点，请你根据他描的点画出U—I图线，并根据图线求出电池的电动势E=__________V（保留2位有效数字），电池的内电阻r =__________Ω（保留2位有效数字）．

参考答案：(1)图甲? (2)1.5? 0.89~0.96

本题解析：（1）本实验中电压表应测量路端电压，电流表应测量通过电源的电流，由于电压表和电流表都有一定的内阻，两种电路都存在系统误差．甲电路中，电流表读出的不是通过电源的电流，比电源的电流小，其读数等于电源的电流与通过电压表电流之差，误差来源于电压表的分流，而乙电路中，电压表测量的电压不等于路端电压，是由于电流表的分压．由于电源的内阻较小，电流表的内阻 91exam .org也较小，若采用乙电路，电流表分压较大，测得的内阻误差较大．而甲电路中，电源内阻较小时，电压表分流较小，测量误差较小．故可采用甲电路进行实验．
（2）依据描点作图时，注意应使所作直线穿过尽可能多的数据点，不在直线上的点尽量均匀分布在直线的两侧，误差较大的点直接舍去。
由U=E-Ir可得图象与纵坐标的交点为电源的电动势，图象的斜率表示电源的内阻，由图象可得电动势E=1.5V，r= 0.89~0.96Ω．

本题难度：一般

5、实验题  某同学用如图所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化的图象。

（1）除了导线和开关外，有以下一些器材料可供选择：
电流表：A1（量程100mA，内阻约2Ω）；A2（量程0.6A，内阻约0.3Ω）；
电压表：V1（量程5V，内阻约5kΩ）；V2（量程15V，内阻约15kΩ）；
滑动变阻器：R1（阻值范围0~10Ω）；R2（阻值范围0~2kΩ）；
电源：E1（电动势为1.5V，内阻约为0.2Ω）；E2（电动势为4V，内阻约为0.04Ω）。
为了调节方便，测量准确，实验中应选用电流表___________，电压表___________，滑动变阻器___________，电源___________。（填器材料的符号）
（2）根据实验数据，计算并描绘出R-U的图象如下图所示，由图象可知，此灯泡在不工作时，灯丝电阻为___________Ω；当所加电压为3.00V时，灯丝电阻为___________Ω，灯泡实际消耗的电功率为___________W。

（3）根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系。符合该关系的示意图是下列图中的___________。

参考答案：（1）A2，V1，R1，E2
（2）1.5，11.5，0.78
（3）A

本题解析：

本题难度：困难
