1、计算题  （9分）如图所示，足够长、宽度L1＝0.1m、方向向左的有界匀强电场场强E＝70 V/m，电场左边是足够长、宽度L2＝0.2 m、磁感应强度B＝2×10－3 T的有界匀强磁场。一带电粒子电荷量q=＋3.2×10-19C，质量m＝6.4×10－27 kg，以v＝4×104 m/s的速度沿OO′垂直射入磁场，在磁场中偏转后进入右侧的电场，最后从电场右边界射出。（粒子重力不计）求：

（1）带电粒子在磁场中运动的轨道半径和时间；
（2）带电粒子飞出电场时的速度大小。

2、选择题  三个速度大小不同的同种带电粒子，沿同一方向从图中长方形区域的匀强磁场上边缘射入当它们从下边缘飞出时对入射方向的偏角分别为90°、60°、30°，则它们在磁场中运动的时间之比为：

[? ]
A．1：1：1?
B．1：2：3?
C．3：2：1?
D．1：：

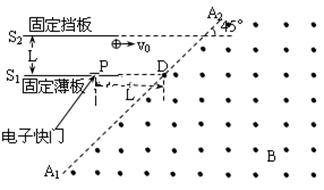

3、计算题  （12分）下图是某装置的垂直截面图，虚线A1A2是垂直截面与磁场区边界面的交线，匀强磁场分布在A1A2的右侧区域，磁感应强度B=0.4T，方向垂直纸面向外，A1A2与垂直截面上的水平线夹角为45°。A1A2的左侧，固定的薄板和等大的挡板均水平放置，它们与垂直截面交线分别为S1、S2，相距L=0.2m。在薄板上P处开一小孔，P与A1A2线上点D的水平距离为L。在小孔处装一个电子快门。起初快门开启，一旦有带正电微粒通过小孔，快门立即关闭，此后每隔T=3.0×10-3s开启一次并瞬间关闭。从S1S2之间的某一位置水平发射一速度为v0的带正电微粒，它经过磁场区域后入射到P处小孔。通过小孔的微粒与档板发生碰撞而反弹，反弹速度大小是碰前的0.5倍。（忽略微粒所受重力影响，碰撞过程无电荷转移。已知微粒的荷质比。只考虑纸面上带电微粒的运动）求：

（1）满足题目的微粒在磁场中运动的半径的条件？
（2）经过一次反弹直接从小孔射出的微粒，其初速度v0应为多少？
（3）上述（2）问中微粒从最初水平射入磁场到第二次离开磁场的时间。

4、填空题  放射源中有三种不同的粒子，其中一种不带电，另两种分别带正负电荷，置于磁场中，形成如图三条轨迹，则不带电的粒子的轨迹是______，带负电的粒子的轨迹是______．

5、简答题  在光滑绝缘的水平桌面上，有两个质量均为m，电量为+q的完全相同的带电粒子P1和P2，在小孔A处以初速度为零先后释放．在平行板间距为d的匀强电场中加速后，P1从C处对着圆心进入半径为R的固定圆筒中（筒壁上的小孔C只能容一个粒子通过），圆筒内有垂直水平面向上的磁感应强度为B的匀强磁场．P1每次与筒壁发生碰撞均无电荷迁移，P1进入磁场第一次与筒壁碰撞点为D，∠COD=θ，如图所示．延后释放的P2，将第一次欲逃逸出圆筒的P1正碰圆筒内，此次碰撞刚结束，立即改变平行板间的电压，并利用P2与P1之后的碰撞，将P1限制在圆筒内运动．碰撞过程均无机械能损失．设d=
