高考物理知识点《电磁学实验》试题巩固（2017年最新版）(六) 2017-09-26 11:10:15 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、实验题  （4分）用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定（ ） A．R=150Ω B．R=1500Ω C．1000Ω＜R＜1500Ω D．1500Ω＜R＜2000Ω 参考答案：C 本题解析：欧姆表刻度左密又疏，100与200正中间的刻度小于150． 解：欧姆表表盘左边密右边疏，零刻度在右边，测量时指针指在100与200刻度的正中间，指针的示数应大于100而小于150， 又选择旋钮置于“×10”档，所以带测电阻的阻值应该在1000到1500Ω之间，故C正确． 故选C 点评：本题考查了欧姆表刻度盘的特点，题目难度较小． 本题难度：一般 2、实验题  为了测定一个“6.3 V　1 W”的小灯泡的伏安特性曲线，实验室提供了下列实验器材： A．电流表0.6 A，0.2 Ω B．电流表200 mA，0.5 Ω C．电压表10 V，1 kΩ D．电压表15 V，1.5 kΩ

E.电源6 V，2 A                                      F.电源9 V，1 A
G.电源15 V，0.1 A                                 H.滑线变阻器100 Ω，0.5 W
I. 滑线变阻器20 Ω，2 W             J.导线若干，电键一个
实验时要求测量误差尽可能小，应选用的上述器材是_____________（填写字母序号）；滑线变阻器应采用_____________连接（填“限流”或“分压”）；电流表应采用__________接法（填“内”或“外”）.

参考答案：
BCFIJ （3分）　限流（2分）　内（2分）

本题解析：
略

本题难度：一般

3、实验题  某同学用伏安法测定一段阻值约为5左右的金属丝电阻R．有以下器材可供选择（要求测量结果尽量准确）
A．电池组E（3V，内阻约1）
B．电流表A1（0—3A，内阻约0.025）
C．电流表A2（0—0.6A，内阻约0.125）
D．电压表V1（0—3V，内阻约3k）
E．电压表V2（0—15V，内阻约15k）
F．滑动变阻器RP1（0—20，额定电流1A）
G．滑动变阻器RP2（0—1000，额定电流0.3A）  H．开关，导线
（1）为减小误差，实验时应选用的电流表是   ，电压表是   ，滑动变阻器是    （填写各器材前的字母代号）．
（2）请在下图的虚线框中画出实验电路图．
（3）某次测量中，电流表、电压表的示数如下图所示，则流过电流表的电流是    A，由图中电流表、电压表的读数可计算出金属丝的电阻为    Ω（计算结果保留2位有效数字）．

参考答案：（1）C、D、F；（2）电路图如图；（3）0.46；5.2；

本题解析：（1）因为电路中可能出现的最大电流为：，故实验时应选用的电流表是C，电压表是D，滑动变阻器选择与待测电阻阻值相当的，故滑动变阻器选择阻值较小的F.（2）电路如图；

（3）电流表的读数为0.46A；电压表读数2.4V，故
考点：伏安法测电阻.

本题难度：一般

4、实验题  (10分)为了测量某电流表的内阻(量程为50mA，内阻约10Ω)，提供的实验器材有：
A直流电压表(0~3V，内阻约6kΩ)
B定值电阻R1(5.0Ω  1A)
C定值电阻R2(50.0Ω  0.1A)
D滑动变阻器R(0～5Ω  2A)
E直流电源E(3V，内阻很小)
F导线、电键若干
⑴实验中定值电阻R0应选用      (选填“R1”或“R2”)；
⑵在如图虚线框内将实验电路原理图画完整；

⑶某同学在实验中测出7组对应的数据(见下表)：

请在图示坐标中描点作出U-I图线．由图象可知，表中第         次实验数据有错误，此电流表的电阻为               Ω．(计算结果保留两位有效数字)

参考答案： ⑴R2；⑵略，见解析；⑶图略，见解析，3，8.4～9.4

本题解析：⑴定值电阻R0在电路中起保护电流表的作用，即使通过电流表的电流不能超过其量程，由于所用电源电动势为3.0V，因此电流表与R0的最小电阻阻值为Ω＝60Ω，所以应选择电阻R2；

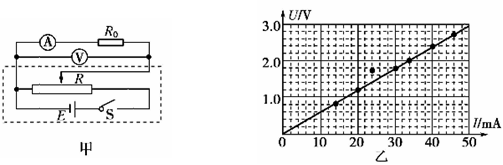

⑵由于所提供的滑线变阻器阻值变化范围为0～5Ω，相对于所选择的的定值电阻R2的阻值50.0Ω来说较小，因此滑线变阻器应采用分压式接法，才能使得流经电流表的电流变化范围较大，虚线框内的实验电路原理图如下图甲所示。

根据题给表格中的数据，采用描点作图法，所画U-I图线如上图乙所示，由上图乙可知，第3组数据对应的点偏离所画U-I图线较远，因此第3次实验数据有错误，所画U-I图线的斜率表示了待测电流表与定值电阻R2的电阻之和，所以待测电流表的电阻为：RA＝Ω－50Ω＝8.7Ω(根据图线斜率算存在误差，因此在8.4～9.4Ω之间均可)
考点：本题主要考查了电表内阻的测量实验问题，涉及了仪器的选择、控制电路的选择、描点作图、实验数据处理的知识，属于中档题。

本题难度：一般

5、实验题  一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为          Ω。若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为              Ω的电阻。（结果保留3位有效数字。）

参考答案：

本题解析：略

本题难度：一般
