1、实验题 （4分）用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定（ ）
A．R=150Ω
B．R=1500Ω
C．1000Ω＜R＜1500Ω
D．1500Ω＜R＜2000Ω
|
2、实验题 为了测定一个“6.3 V 1 W”的小灯泡的伏安特性曲线，实验室提供了下列实验器材：
A．电流表0.6 A，0.2 Ω
B．电流表200 mA，0.5 Ω
C．电压表10 V，1 kΩ
D．电压表15 V，1.5 kΩ
|
E.电源6 V，2 A F.电源9 V，1 A
G.电源15 V，0.1 A H.滑线变阻器100 Ω，0.5 W
I. 滑线变阻器20 Ω，2 W J.导线若干，电键一个
实验时要求测量误差尽可能小，应选用的上述器材是_____________（填写字母序号）；滑线变阻器应采用_____________连接（填“限流”或“分压”）；电流表应采用__________接法（填“内”或“外”）.
3、实验题 某同学用伏安法测定一段阻值约为5
左右的金属丝电阻R
．有以下器材可供选择（要求测量结果尽量准确）
A．电池组E（3V，内阻约1）
B．电流表A1（0—3A，内阻约0.025）
C．电流表A2（0—0.6A，内阻约0.125）
D．电压表V1（0—3V，内阻约3k）
E．电压表V2（0—15V，内阻约15k）
F．滑动变阻器RP1（0—20，额定电流1A）
G．滑动变阻器RP2（0—1000，额定电流0.3A） H．开关，导线
（1）为减小误差，实验时应选用的电流表是 ，电压表是 ，滑动变阻器是 （填写各器材前的字母代号）．

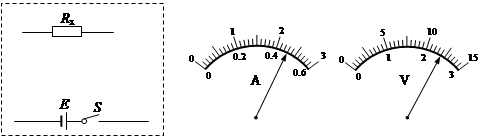

（2）请在下图的虚线框中画出实验电路图．
（3）某次测量中，电流表、电压表的示数如下图所示，则流过电流表的电流是 A，由图中电流表、电压表的读数可计算出金属丝的电阻为 Ω（计算结果保留2位有效数字）．
4、实验题 (10分)为了测量某电流表
的内阻(量程为50mA，内阻约10Ω)，提供的实验器材有：
A直流电压表
(0~3V，内阻约6kΩ)
B定值电阻R1(5.0Ω 1A)
C定值电阻R2(50.0Ω 0.1A)
D滑动变阻器R(0～5Ω 2A)
E直流电源E(3V，内阻很小)
F导线、电键若干
⑴实验中定值电阻R0应选用 (选填“R1”或“R2”)；
⑵在如图虚线框内将实验电路原理图画完整；
⑶某同学在实验中测出7组对应的数据(见下表)：

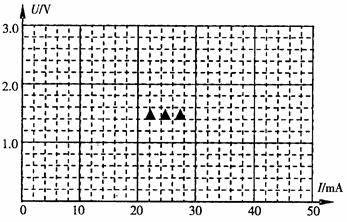

请在图示坐标中描点作出U-I图线．由图象可知，表中第 次实验数据有错误，此电流表的电阻为 Ω．(计算结果保留两位有效数字)
5、实验题 一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为 Ω。若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为 Ω的电阻。（结果保留3位有效数字。）
