1、填空题  电流表的内阻是400欧，量程是200微安。将它改装成量程为10伏的电压表时，应      联         的电阻？将它改装成量程为1安的电流表时，应      联         的电阻？

2、实验题  在“测定电池的电动势和内阻”实验中，某同学的实验电路连接如图1所示。
（1）在方框中画出与图1对应的电路图。

（2）在图2的坐标系中标出了该同学所测的实验数据，请作出这些数据点的拟合直线，并读得该直线的截距为        ，求得其斜率为       。

（3）求得电源的电动势是       V，内阻是      Ω（结果保留两位有效数字）。

3、实验题  某同学要测量由某种新材料制成的粗细均匀的圆柱形导体的电阻率ρ。步骤如下：

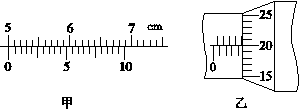

（1）用20分度的游标卡尺测量其长度如图甲所示，由图可知其长度为__________cm；
（2）用螺旋测微器测量其直径如图乙所示，由图可知其直径为________mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱形导体的电阻，表盘的示数如图丙所示，则该电阻的阻值约为________Ω。
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱形导体（电阻为R）
电流表A1 （量程4 mA，内阻约为50 Ω）
电流表A2 （量程10 mA，内阻约为30 Ω）
电压表V1 （量程3 V，内阻约为10 kΩ）
电压表V2 （量程15 V，内阻约为25 kΩ）
直流电源E（电动势4 V，内阻不计）
滑动变阻器R1 （阻值范围0～15 Ω，额定电流2.0 A）
滑动变阻器R2 （阻值范围0～2 kΩ，额定电流0.5 A）
开关S，导线若干。
为减小实验误差，要求测得多组数据进行分析，请在虚线框中画出合理的测量电路图，并标明所用器材的代号。

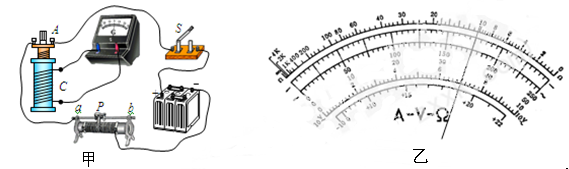

4、实验题  “研究感应电流产生的条件”的实验电路如图甲所示。实验表明：当穿过闭合电路的磁通量发生变化时，闭合电路中就会有电流产生。在闭合电键S前，滑动变阻器滑动片P应置于______端（选填“a”或“b”）。电键S闭合后还有多种方法能使线圈C中产生感应电流，试写出其中的一种方法：__________________________。

（2）多用表的刻度盘如图乙所示，请回答：
当选用量程为50mA的电流档测量电流时，表针指在图示位置，则所测电流为__________mＡ；
若用此多用表测量一个阻值约为2.0×104Ω的电阻，为了使测量比较准确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。

5、实验题  （7分）有一根细长而均匀的金属材料样品，截面为外方（正方形）内圆。此金属材料质量约为0.1～0.2kg，长约30cm，电阻约为10Ω。已知这种金属的电阻率为ρ，密度为ρ0。因管线内径太小，无法直接测量，请根据以下器材，设计一个实验方案测量其内径。
A.毫米刻度尺
B.螺旋测微器
C.电流表（300mA，RA=10Ω）
D.电压表（6V，约为6kΩ）
E.滑动变阻器（10Ω，2A）
F.直流稳压电源（6V，内阻约为0.05Ω）
G.开关一个，带夹子的导线若干
（1）毫米刻度尺用来测量          ；螺旋测微器用来测量                 ；（要求写出测量的物理量和对应物理量的符号）
（2）根据你设计的实验方案，在所给虚线框内画出测量电路图。
（3）金属管线内径的表达式为        用已知的物理常量和所测得的物理量表示。
