1、实验题  （9分）如图所示，小灯泡L1(4 V、1.6 W)，小灯泡L2(6 V、3.6 W)，滑动变阻器R1(0～10 W、0.5 A)，滑动变阻器R2(0～20 W、1.5 A)，以及电源E(e="9" V、r=0)和开关S各一只，导线若干。

(1)设计一个电路，要求在电路中L1和L2均正确发光，在方框中画出设计的电路图；

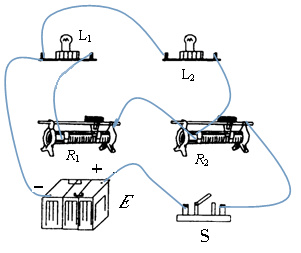

(2)按设计要求在如图所示实物中连线。

参考答案：如图所示

本题解析：(1)要使电路中L1和L2均正确发光，而它们的额定电流分别为I1==A="0.4" A, I2="0.6" A,可知它们只能并联，L1的额定电压小些，所以还要串联一个滑动变阻器，由于干部路上的电流为两灯泡的电流和1 A，所以干路上的分压电阻用R2，与L1串联的用R1。整个电路设计如图所示。

(2)实物图的连接时，先选电源、开关、R2、R1、L1回路，把它们首尾连接好，再把L2并联上去即可，如图所示。

考点：电路图的设计、实物图的连接
点评：关键是先计算出两灯泡的电流确定两灯泡的连接方式，再根据题目的要求计算出每个电学元件安放的位置。

本题难度：一般

2、实验题  Ⅰ. （10分）现要描绘标有“4.0V ，0.4A”小灯泡L的伏安特性曲线，实验室中有以下一些器材可供选择：电源：  E1（电动势为2.0V，内阻为0.2Ω）；E2（电动势为4.5V，内阻为0.02Ω）
电压表：V1（量程5V，内阻为5kΩ）；V2(量程15V，内阻为15kΩ)
电流表：A1（量程100mA，内阻约2Ω）；A2（量程0.6A，内阻约0.3Ω）
滑动变阻器：R1（可调范围 0~10Ω，允许通过最大电流5A）；导线，开关若干。
（1）为了调节方便，准确描绘伏安特性曲线，实验中应该选用电源_______，电压表_____ ,电流表 _____（填器材的符号）。
（2）在满足（1）的情况下，画出实验中所需的电路原理图（标明所选仪器的符号）。

Ⅱ．某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片，闭合电键S。
（1）用电压表测量A、B两端的电压；将电压表调零，选择0-3V档，示数如图（b），电压值为________V。
（2）在接通外电路之前，为了保证外电路的安全，滑片P应先置于________端。（填“A”或“B”）
（3）要使输出电压U变大，滑片P应向________端滑动。（填“A”或“B”）

参考答案：Ⅰ.（1）E2 ，V1 ，A2 （2）如图；Ⅱ．（1）1.30  （2）A （3）B

本题解析：Ⅰ.（1）小灯泡的额定电压为4.0V，所以电源选E2（电动势为4.5V，内阻为0.02Ω）；电压表选V1（量程5V，内阻为5kΩ）；I额=0.4A，故电流表选A2（量程0.6A，内阻约0.3Ω）；因要求电压从零开始变化，变阻器用分压接法，应选小阻值的R1（可调范围 0～10Ω，允许通过最大电流5A）；
（2）本实验中为了多测数据，滑动变阻器采用分压接法，因灯泡内阻较小，故应选用电流表外接，由此画出实验原理图如图所示，

Ⅱ．（1）由题，电压表的量程为0-3V，其最小分度为0.1V，则图b中电压值为1.30V．
（2）在接通外电路之前，为了保证外电路的安全，滑片P应先置于A端使输出电压为零．
（3）要使输出电压U变大，PA间的电阻应增大，所以滑片P应向B端移动．
考点：描绘小灯泡的伏安特性曲线.

本题难度：一般

3、实验题  一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为          Ω。若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为              Ω的电阻。（结果保留3位有效数字。）

参考答案：

本题解析：灵敏电流计改装成大量程的电流表需要并联一个电阻起到分流作用，R并= /( Im-Ig)=52.6Ω
改装成大量程的电压表需要并联一个大电阻起到分压作用，R串=（Um- IgRg）/Ig=9.95×10^3

本题难度：一般

4、实验题  图甲为某同学描绘额定电压为2.5V的小灯泡的I—U图线的实验实物图．
（1） 根据实物图，在虚线框内画出实验电路图.

（2）开关S闭合之前，图（甲）中滑动变阻器的滑片应该置于         （选填“A端”、“B端”或“AB正中间”）.

（3）利用实验数据绘出小灯泡的伏安特性曲线如图(乙)所示，分析曲线说明小灯泡电阻变化的特点：

（4）若把电器元件Z和小灯泡接入如图(丙)所示的电路中时，通过Z的电流为0.22A，已知A、B两端电压恒为2.5V，则此时灯泡L的功率约为         W（保留两位有效数字）

丙

参考答案：（1）如图       （3分）

（2） A端          （2分）
（3）灯泡的电阻在电压较小时几乎不变，随电压的增大
电阻增大（2分）
（4）0.31（2分）

本题解析：（1）由于小灯泡电阻较小，所以电流表采用外接法，由于需要测量多组数据，滑动变阻器采用分压连接（2）在闭合开关前应使电路电阻达到最大（3）曲线中斜率表示电阻的倒数，由斜率逐渐增大可知灯泡的电阻在电压较小时几乎不变，随电压的增大电阻增大（4）电阻与灯泡为串联关系，所以灯泡的电流为0.22A，由图乙可知电压此时为1.409V，所以功率为P=UI=0.31W
考点：考查描绘小灯泡的伏安特性曲线
点评：难度中等，根据实验要求滑动变阻器采用分压法连接能够多测量几组数据，电流表与灯泡电阻相当，采用外接法

本题难度：一般

5、实验题  （10分）小潘同学在“描绘小灯泡的伏安特性曲线”实验中，所用小灯泡的规格为“2.5V，0.3A”
（1）用实验室的“高中学生电源”作为电源，应该选用图1中    （“稳压2A”或“交流3A”）的二个接线柱；

（2）滑动变阻器应该选    (填R1“5Ω，2A”或R2“50Ω，1A”)；
（3）小潘同学连接电路之后，合上开关（如图2所示），移动滑动变阻器，灯泡发光、电流表和电压表都有正示数。但同桌指出还有一处错误，这错误是    ；

（4）实验结束之后，他描绘了如图3的伏安特性曲线，老师一看就判定是错误，老师判定的依据是    。

参考答案：（1） 稳压2A； （2） R1 (或“5Ω，2A”也算对) ；（3） 电流表应外接 ；（4） 电压增大电阻增大（回答曲线弯曲应凸起的不给分，即回答必需说明电阻随温度或电压变化的特征才给分）

本题解析：（1）本实验使用的是直流电源，故选用稳压2A；
（2）滑动变阻器分压接法中，应选用额定电流较大的变阻器，故选用R1 (或“5Ω，2A”也算对)；
（3）规格为“2.5V，0.3A”的小灯泡的最大阻值RL=U/I=8.33Ω，为小电阻，故电流表应外接；
（4）金属电阻随着温度或电压的增大电阻增大，故曲线应向下弯曲。
考点：描绘小灯泡的伏安特性曲线。

本题难度：一般
