参考答案：
（II）（1）如下图（3分）?

（2）（3分）

本题解析：由于本实验没有电压表，所以两个电流表都要用到，电流表A2内阻已知，还有定值电阻，所以可以用电流表A2改装成一个电压表，因为本实验要通过描点连线的到数据，所以应该取多组数据，滑动变阻器要用分压的连接方式，电流表A1内阻与待测电阻相当，电流表要用外接法，由串并联关系可以求出电阻表达式为

本题难度：简单

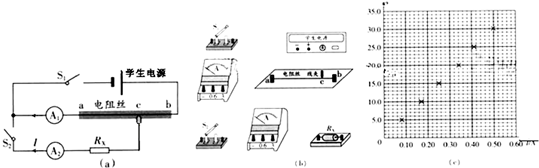

3、简答题  图（a）是测量电阻RX的原理图．学生电源输出电压可调，电流表量程选0.6A（内阻不计），标有长度刻度的均匀电阻丝ab的总长为30.0cm

①根据原理图链接图（b）的实物图
②断开S2，合上S1；调节电源输出电压为3.0V时，单位长度电阻丝为电压u=______V/cm．记录此时电流表A1的示数．
③保持S1闭合，合上S2；滑动c点改变ac的长度L，同时调节电源输出电压，使电流表A1的示数与步骤②记录的值相同，记录长度L和A2的示数I．测量6组L和I值，测量数据已在图（c）中标出，写出RX与L、I、u的关系式RX= ______；根据图（c）用作图法算出RX=______Ω

参考答案：①连线实物图如图；



②电源输出电压为3V，电阻丝长度为30cm，故每1cm长度电阻丝分得电压为0.1V；
③电压为LU，电流为I，故根据欧姆定律，有：Rx=LUI；
描点作L-I图，如下图所示：



斜率为：k=300.5=60，故电阻Rx=kU=60×0.1=6.0Ω
故答案为：①如图所示，②0.1，③LuI，6.0．

本题解析：

本题难度：一般

4、实验题  在测定某电阻的伏安特性曲线中，待测金属丝的电阻Rx约为5 Ω，实验室备有下列实验器材
A．电压表V1(量程0～3 V，内阻约为15 kΩ)
B．电压表V2(量程0～15 V，内阻约为75 kΩ)
C．电流表A1(量程0～3 A，内阻约为0.2 Ω)
D．电流表A2(量程0～0.6 A，内阻约为11 Ω)
E．变阻器R1(0～10 Ω，0.6 A)
F．变阻器R2(0～2000 Ω，0.1 A)
G．电池组E(电动势为3 V，内阻约为0.3 Ω)
H．开关S，导线若干
(1)为减小实验误差，应选用的实验器材有(填代号)电压表_________，电流表_________，滑动变阻器_________。
(2)测量结果比真实值_________。﹙填“偏大”、“偏小”或“无法确定”﹚
(3)为了尽可能减少误差，请你在实线框中画出本实验的电路图。

参考答案：(1)A，D，E
(2)偏小
(3)

本题解析：

本题难度：困难

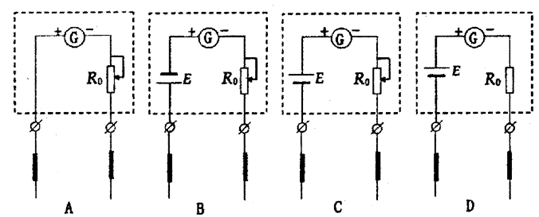

5、实验题  多用电表调到欧姆档时，其内部等效电路是下列图中的?（选填图下所对应的字母）

参考答案：C

本题解析：多用电表调到欧姆档时，其内部等效电路是下列图中的C。欧姆档内部有电源、电流计及调零可变电阻。

本题难度：一般
