4、简答题  在“描绘小灯泡伏安特性曲线”的实验中，需测量一个标有“3V，1.5W”灯泡两端的电压和通过灯泡的电流．

现有如下器材：
直流电源（电动势3.0V，内阻不计）?电流表A1（量程3A，内阻约0.1Ω）
电流表A2（量程600mA，内阻约5Ω）?电压表V1（量程3V，内阻约3kΩ）
滑动变阻器R1（阻值0～10Ω，额定电流1A）?滑动变阻器R2（阻值0～1kΩ，额定电流300mA）
①在该实验中，电流表应选择______（填“A1”或“A2”），滑动变阻器应选择______（填“R1”或“R2”）．

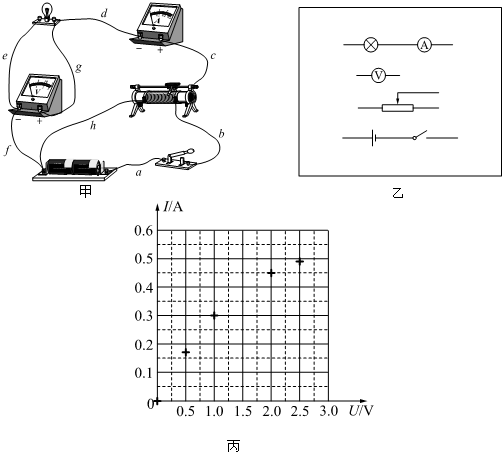

②某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路，请在方框中完成实验的电路图．
③该同学连接电路后检查所有元器件都完好，电流表和电压表已调零，经检查各部分接触良好．但闭合开关后，反复调节滑动变阻器，小灯泡的亮度发生变化，但电压表和电流表示数不能调为零，则断路的导线为______．
④下表是学习小组在实验中测出的6组数据，某同学根据表格中的数据在方格纸上已画出了5个数据的对应点，请你画出第4组数据的对应点，并做出该小灯泡的伏安特性曲线．

5、简答题  某实验小组为研究玩具电动机的工作过程，准备用以下器材来设计实验，尽可能精确地测量电动机工作时两端电压U和流过内部线圈的电流强度I，并描绘出U-I图线如图2，要求包括（0，0）这组数据．实验器材如下：
待测电动机M（额定电流0.6A，额定电压4.5V），
电流表A1（量程3.0A，内阻约为40Ω），
电流表A2（量程1.0A，内阻约为50Ω），
电压表V（量程4.5V，内阻约为5kΩ），
滑动变阻器R（最大阻值为100Ω），
电源E（电动势为6V，内阻不计），
开关S，导线若干．
（1）请你选择适当的器材，在如图1所示的虚线框中画出符合题意的测量电路图，并把仪器或元件的位置．
（2）下表为某同学的探测记录，试根据表格中数据在坐标纸上描点后作出电动机两端电
压U随电流I的变化图线．
