1、实验题  一只小灯泡，标有“3 V,1.5 W”字样．现要描绘小灯泡0～3 V的伏安特性曲线．实验器材有：
A．最大阻值为10 Ω的滑动变阻器
B．电动势为6 V、内阻约为1.0 Ω的电源
C．量程为0.6 A、内阻约为1.0 Ω的电流表A1
D．量程为3 A、内阻约为0.1 Ω的电流表A2
E．量程为3 V、内阻约为6 kΩ的电压表V1
F．量程为15 V、内阻约为10 kΩ的电压表V2
G．开关、导线若干
(1)电压表应选用________；电流表应选用________．(将选项代号的字母填在横线上)
(2)在该实验中，设计了如下图所示的四个电路．为了减小误差，应选取的电路是________(将选项代号的字母填在横线上)．

(3)以下是该实验的操作步骤：
A．将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路
B．调节滑动变阻器触头的位置，保证闭合开关前使变阻器与小灯泡并联部分的阻值最大
C．闭合开关，记下电流表、电压表的一组示数(U，I)，移动变阻器的滑动触头，每移动一次记下一组(U，I)值，共测出12组数据
D．按所测数据，在坐标纸上描点并将各点用直线段连接起来，得出小灯泡的伏安特性曲线
指出以上步骤中存在错误或不妥之处并修改：________

2、填空题  （1）某电压表的内阻存20-50kΩ之间，现要测量其内阻，实验室提供下列可供选用的器材：
待测量电压表

（量程3V）电流表A1（量程200μA）
电流表A2（量程5mA）电流表A3（量程0.6A）
滑动变阻器R（最大阻值1kΩ）
①所提供的电流表中，应选用______（填写字母代号）
②为了尽量减少误差，要求测多组数据，试在如图1所示方框中划出符合要求的实验电路图（其中电源和电建及其连线已画出）．
③下面是对测量数据记录和进行处理所设计的两个表格，其中正确的是______
表一：

3、选择题  用伏安法测电阻时，已知待测电阻大约是10欧，电流表的内阻是1欧，电压表的内阻是
5千欧，则下列说法正确的是
A．用电流表外接法，此时测量值比真实值大
B．用电流表外接法，此时测量值比真实值小
C．用电流表内接法，此时测量值比真实值大
D．用电流表内接法，此时测量值比真实值小

4、简答题  某同学用图所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化的图象．除了导线和开关外，有以下一些器材可供选择：
电流表：A1（量程100mA，内阻约2Ω）；A2（量程0.6A，内阻约0.3Ω）；电压表：V1（量程5V，内阻约5k）；V2（量程15V，内阻约15kΩ）；滑动变阻器：R1（阻值范围0～10Ω）；
R2（阻值范围0～2kΩ）；电源：E1（电动势为1.5V，内阻约为0.2Ω）；E2（电动势为4V，内阻约为0.04Ω）；
为了调节方便，测量准确，试验中应选用电流表______，电压表______．滑动变阻器______，电源______；（填器材的符号）

5、实验题  （10分）某同学利用电压表和电阻箱测定一种特殊电池的电动势（电动势大约在9V左右，内阻约为50Ω），已知该电池允许输出的最大电流 l50mA．该同学利用如图（a）所示的电路进行实验，图中电压表的内阻约为2KΩ，R为电阻箱．阻值范围0～9999Ω，R0是定值电阻，起保护电路的作用．

(1)实验室备有定值电阻的阻值有以下几种规格：
A．2Ω? B．20Ω? C．200Ω? D．2000Ω,
本实验应选?(填入相应的字母)作为保护电阻．
(2)该同学完成电路的连接后，闭合开关S，调节电阻箱的阻值，读取电压表的示数，其中电压表的某一次偏转如图（b）所示，其读数为_______ V ．

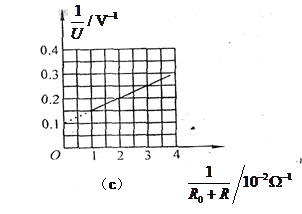

(3)改变电阻箱阻值，取多组数据，作出了如图（c）所示的图线，则根据该同学作出的图线可求得电池的电动势为_______V，内阻为?Ω．（结果保留两位有效数字）

(4)用该电路测电动势与内阻，测量和真实值的关系??，__?(填“大于”、“小于”或“等于”)
