1、实验题  某同学利用下列实验器材“描绘小灯泡的伏安特性曲线”：
A．小灯泡(2V，1 W)
B．直流电源(电动势4.5 V，内阻约0.5 Ω)
C．电流表(量程0.6 A，内阻约0.6 Ω；量程3A，内阻约0.12 Ω)
D．电压表(量程3V，内阻约3kΩ；量程15 V，内阻约15 kΩ)
E．滑动变阻器R(0～10 Ω．额定电流2A)
F．开关一个，导线若干
通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

参考答案：(1)? ；左端(2)(3)0.168

本题解析：

本题难度：一般

2、实验题  （4分）一次试验中某同学用螺旋测微器测量一圆柱形元件的直径，如图甲所示其直径为?mm；用多用电表的电阻“×10”挡，按正确的操作步骤测此元件的电阻值，表盘的示数如图乙所示，测得该元件的电阻值约为?。

参考答案：4.700(±0.001)；220

本题解析：螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读，由甲图中螺旋测微器可知，固定刻度示数为4.5mm，可动刻度示数为20.0×0.01mm=0.200mm，螺旋测微器示数为4.5mm+0.200 mm="4.700" mm．欧姆表读数为表盘示数乘以倍率，由于刻度不均匀，因此可以不进行估读，由乙图中欧姆表可知，表盘示数为22Ω，乘以欧姆档的倍数为“×l0”，所以欧姆表的读数为22×l0=220Ω．

本题难度：一般

3、实验题  某实验小组选用下列器材探究通过热敏电阻Rx（标称阻值为180Ω）的电流随其两端电压变化的特点。
实验器材：多用电表，电流表A（0－50mA，内阻约15Ω），电压表V（5V，内阻约20kΩ），电源E（6V直流电源，内阻可忽略不计），滑动变阻器R（最大阻值为20Ω），定值电阻R0（100Ω），电阻箱（99.9Ω）、开关K和导线若干。
（1）该小组用多用表的“×1”倍率的挡位测热敏电阻在室温下的阻值，发现表头指针偏转的角度很小；为了准确地进行测量，应换到___________倍率的挡位；如果换档后就用表笔连接热敏电阻进行读数，那么欠缺的实验步骤是：? ，补上该步骤后，表盘的示数如图所示，则它的电阻是___________Ω。

（2）该小组按照自己设计的电路进行实验。实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从0开始逐渐增大到5V，作出热敏电阻的I-U图线，如下图所示。请在所提供的器材中选择必需的器材，在方框内画出该小组设计的电路图（注意标明所选器材的符号）。?

（3）分析该小组所画出的I-U图线，说明在电流比较大的情况下热敏电阻的阻值随电流的增大而?；分析其变化的原因可能是?。
（4）该热敏电阻消耗的电功率随所加电压变化规律可能正确的是下面四幅图象中的______。

（5）如果将这个热敏电阻跟一个100Ω的定值电阻串联后接在内阻不计、电动势为5V的电源两端，该热敏电阻消耗的电功率为___________W。

参考答案：（1）“×10 ”；两表笔直接接触，调节欧姆表的调零旋钮，使指针指在“0Ω”处（或重新进行欧姆档的调零）；200（200～205都给分）
（2）测量电路如图下图所示

（3）减小；电流较大时，热敏电阻的温度升高，阻值变小
（4）B
（5）0.057（0.054 ～0.058)

本题解析：

本题难度：困难

4、简答题  发光二极管在生产和生活中得到了广泛应用．图甲是一种发光二极管的实物图，正常使用时，带“+”号的一端接高电势，带“-”号的一端接低电势．某同学想描绘它的伏安特性曲线，实验测得它两端电压U和通过它电流I的数据如下表所示：

参考答案：（1）根据实验测得它两端电压U和通过它电流I的数据的范围可知：电压变化的最大值为2.8V，所以电压表选A；电流表变化的最大值为30mA，所以电流表选C；
（2）电压电流要从0测起，所以滑动变阻器应该用分压式；二极管的电阻更接近电流表的内阻，电流表应该用外接法．实物图的连接如图．



（3）根据表中数据，在图上描出各点，用光滑的曲线连接起来．如图．



（4）根据U-I图线，当二极管的工作电压为1.9V时，工作电流约为10mA，串联电阻上分到电压应为1.1V，
故应串联的电阻为：R=UI=1.10.01=110Ω
故答案为：（1）A，C；（2）如图所示；（3）如图所示；（4）110．

本题解析：

本题难度：一般

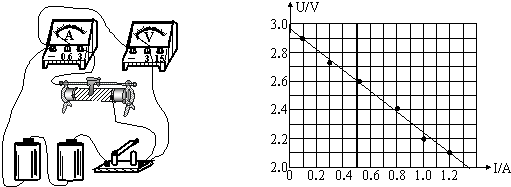

5、实验题   用电流表和电压表测电池的电动势和内电阻，提供的器材如图所示

小题1:用实线代表导线把图（甲）所示的实物连接成测量电路．（两节干电池串联作为电源，图中有部分线路已连接好）
小题2:图（乙）中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值作出U—I图线，由此图线求得的电源电动势E =" _" V（结果保留三位有效数字），内电阻r =" _" Ω（结果保留两位有效数字）．

参考答案：
小题1:测量电路如图所示
小题2:按照实验值作出的U—I图线如图所示（2分）；2.97V（2.96~2.98V都给2分，结果未保留三位有效数字的均得0分），0.71Ω（0.68Ω~0.74Ω都给2分，结果未保留两位有效数字的均得0分）

本题解析：（1）根据测电池的电动势和内电阻实验的原理可得出实验的电路图；
（2）测出的路端电压和电流已标出，则用直线将这些点连接即可得出U-I图象；图象与纵坐标的交点为电动势；由闭合电路欧姆定律可求出内电阻．
解：（1）测电动势和内电阻的实验电路中，只需要用电压表测出路端电压，电流表测出电路电流，多测几组即可得出结论；故实验电路如图所示：
（2）将各点用直线连接起来，应让尽量多的点分布在直线上，误差较大的要舍去；由图可知，电源的电动势约为2.96～2.98V；由图可知，当电压为2.6V时，电流为0.5A；则有：E=U+Ir；解得：r==0.74Ω；
点评：本题考查测电动势和内电阻的数据处理及实物图的连接，

本题难度：一般
