1、实验题 某同学利用下列实验器材“描绘小灯泡的伏安特性曲线”：
A．小灯泡(2V，1 W)
B．直流电源(电动势4.5 V，内阻约0.5 Ω)
C．电流表(量程0.6 A，内阻约0.6 Ω；量程3A，内阻约0.12 Ω)
D．电压表(量程3V，内阻约3kΩ；量程15 V，内阻约15 kΩ)
E．滑动变阻器R(0～10 Ω．额定电流2A)
F．开关一个，导线若干
通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：
(1)请在下面的方框中画出实验电路图。并根据画出的实验电路图，用笔画线代替导线，将图甲中的实物图连接成完整实验电路。开关S闭合之前，图甲中滑动变阻器的滑片应该置于_____（选填“左端”、“右端”或“正中间”）。
(2)在图乙中画出小灯泡的I-U曲线
(3)若将上面的小灯泡接到电动势E=2.0 V，内阻R=5Ω的电源上，则此时小灯泡的功率是________W。
2、实验题 （4分）一次试验中某同学用螺旋测微器测量一圆柱形元件的直径，如图甲所示其直径为?mm；用多用电表的电阻“×10”挡，按正确的操作步骤测此元件的电阻值，表盘的示数如图乙所示，测得该元件的电阻值约为?
。
3、实验题 某实验小组选用下列器材探究通过热敏电阻Rx（标称阻值为180Ω）的电流随其两端电压变化的特点。
实验器材：多用电表，电流表A（0－50mA，内阻约15Ω），电压表V（5V，内阻约20kΩ），电源E（6V直流电源，内阻可忽略不计），滑动变阻器R（最大阻值为20Ω），定值电阻R0（100Ω），电阻箱（99.9Ω）、开关K和导线若干。

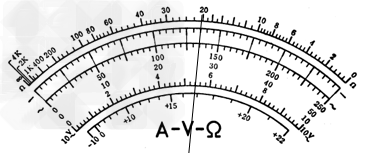

（1）该小组用多用表的“×1”倍率的挡位测热敏电阻在室温下的阻值，发现表头指针偏转的角度很小；为了准确地进行测量，应换到___________倍率的挡位；如果换档后就用表笔连接热敏电阻进行读数，那么欠缺的实验步骤是：? ，补上该步骤后，表盘的示数如图所示，则它的电阻是___________Ω。

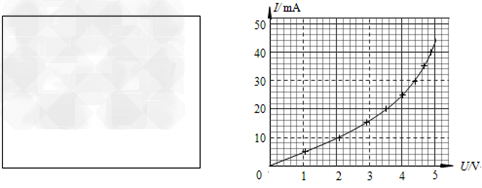

（2）该小组按照自己设计的电路进行实验。实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从0开始逐渐增大到5V，作出热敏电阻的I-U图线，如下图所示。请在所提供的器材中选择必需的器材，在方框内画出该小组设计的电路图（注意标明所选器材的符号）。?
（3）分析该小组所画出的I-U图线，说明在电流比较大的情况下热敏电阻的阻值随电流的增大而?；分析其变化的原因可能是?。

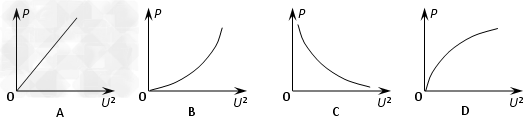

（4）该热敏电阻消耗的电功率随所加电压变化规律可能正确的是下面四幅图象中的______。
（5）如果将这个热敏电阻跟一个100Ω的定值电阻串联后接在内阻不计、电动势为5V的电源两端，该热敏电阻消耗的电功率为___________W。
4、简答题 发光二极管在生产和生活中得到了广泛应用．图甲是一种发光二极管的实物图，正常使用时，带“+”号的一端接高电势，带“-”号的一端接低电势．某同学想描绘它的伏安特性曲线，实验测得它两端电压U和通过它电流I的数据如下表所示：
| U/V | 0 | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80
I/mA
0
0.9
2.3
4.3
6.8
12.0
19.0
30.0
|
（1）实验室提供的器材如下：
A．电压表（量程0-3V，内阻约10kΩ）?B．电压表（量程0-15V，内阻约25kΩ）
C．电流表（量程0-50mA，内阻约50Ω）?D．电流表（量程0-0.6A，内阻约1Ω）
E．滑动变阻器（阻值范围0-10Ω，允许最大电流3A）
F．电源（电动势6V，内阻不计）?G．开关，导线
该同学做实验时，电压表选用的是______，电流表选用的是______（填选项字母）．
?（2）请在图乙中以笔划线代替导线，按实验要求将实物图中的连线补充完整．
（3）根据表中数据，在图丙所示的坐标纸中画出该发光二极管的I-U图线．
（4）若此发光二极管的最佳工作电流为10mA，现将此发光二极管与电动势为3V、内阻不计的电池组相连，还需串联一个阻值R=______Ω的电阻，才能使它工作在最佳状态?（结果保留三位有效数字）．

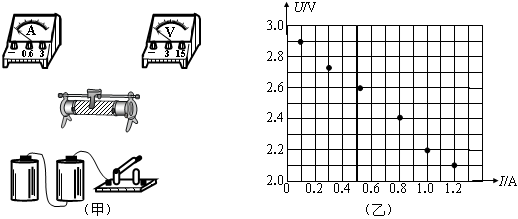

5、实验题 用电流表和电压表测电池的电动势和内电阻，提供的器材如图所示
小题1:用实线代表导线把图（甲）所示的实物连接成测量电路．（两节干电池串联作为电源，图中有部分线路已连接好）
小题2:图（乙）中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值作出U—I图线，由此图线求得的电源电动势E =" _" V（结果保留三位有效数字），内电阻r =" _" Ω（结果保留两位有效数字）．
