1、实验题  用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．

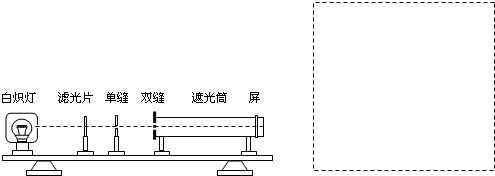

2、简答题  （1）利用图中装置研究双缝干涉现象时，有下面几种说法：
A．将屏移近双缝，干涉条纹间距变窄
B．将滤光片由蓝色的换成红色的，干涉条纹间距变宽
C．将单缝向双缝移动一小段距离后，干涉条纹间距变宽
D．换一个两缝之间距离较大的双缝，干涉条纹间距变窄
E．去掉滤光片后，干涉现象消失
其中正确的是：______．

（2）现要测量某一电压表

的内阻．给定的器材有：待测电压表

（量程2V，内阻约为4kΩ）；电流表

（量程1.2mA，内阻约500Ω）；直流电源E（电动势约2.4V，内阻不计）；固定电阻3个：R1=4000Ω，R2=10000Ω，R3=15000Ω；电键S及导线若干
要求测量时两电表指针偏转均超过其量程的一半．
i．试从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线框内画出测量电路的原理图．（要求电路中各器材用题中给定的符号标出．）
ii．电路接通后，若电压表读数为U，电流表读数为I，则电压表内阻RV=______．

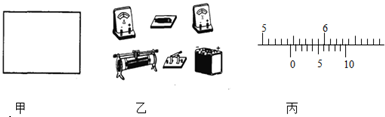

3、实验题  某同学要测量一个额定功率为1 W、阻值约为5 Ω的导体的电阻率。实验室中现有如下实验器材：蓄电池E(电动势约为12 V，内阻不计)、开关、导线若干外，还有

A．电流表A1(量程0～0.6 A，内阻约为0.2 Ω)
B．电流表A2(量程0～3 A，内阻约为0.05 Ω)
C．电压表V1(量程0～3 V，内阻约为3 kΩ)
D．电压表V2(量程0～15 V，内阻约为15 kΩ)
