1、选择题  如图所示，导体棒ab两个端点分别搭接在两个竖直放置、电阻不计、半径相等的金属圆环上，圆环通过电刷与导线c、d相接。c、d两个端点接在匝数比n1:n2=10:1的变压器原线圈两端，变压器副线圈接一滑动变阻器R0。匀强磁场的磁感应强度为B，方向竖直向下，导体棒ab长为l（电阻不计），绕与ab平行的水平轴（也是两圆环的中心轴）OO"以角速度ω匀速转动，如果滑动变阻器的阻值为R时，通过电流表的电流为I，则?

[? ]

2、简答题  某交流发电机输出功率为5×105?W，输出电压为U=1.0×103?V，假如输电线的总电阻R=10Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压U=380V．

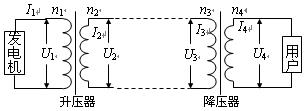

（1）画出输电线路的示意图．（标明各部分的符号）
（2）所用升压和降压变压器的原、副线圈的匝数比各为多少？（使用的变压器是理想变压器）

3、计算题  (13分) 学校有一台应急备用发电机，内阻为r=1Ω，升压变压器匝数比为1∶6，降压变压器的匝数比为6∶1，输电线的总电阻为R=4.5Ω，全校22个教室，每个教室用“220V，40W”的灯6盏，要求所有灯都正常发光，变压器均为理想变压器，求：（1）输电线上损耗的电功率多大？（2）发电机的电动势多大？

4、选择题  如图所示，理想变压器原副线圈的匝数之比为n1︰n2＝5︰1，则下列判断正确的是

A．电流表A1与电流表A2的示数之比为5︰1
B．电压表V1与电压表V2的示数之比为5︰1
C．当滑动片P向下滑动时，电流表A1、A2的示数均增大
D．当滑动片P向上滑动时，电压表V1、V2的示数均增大

5、选择题  如图所示，理想变压器原、副线圈的匝数之比是10︰1，原线圈输入交变电压（V），O是副线圈中心抽出的线头，R1＝5 Ω，R2＝15 Ω，则

A．开关S断开时，电流表的示数为0.05 A
B．开关S闭合时，电流表的示数为0.05 A
C．开关S闭合时，两电阻总的电功率为
D．开关S断开时，两电阻总的电功率为
