1、选择题  如图甲所示，理想变压器原、副线圈的匝数比为n1: n2=10：1,R1=20Ω,R2 =30Ω, R3 =30Ω, C为电容器。已知通过R1的正弦交流电电流如图乙所示，下列说法正确的是

A．交流电的频率为0.02Hz
B．原线圈输入电压的最大值为200V
C．电阻R2的电功率约为6.67W
D．通过R3的电流始终为零

2、选择题  山区小型水力发电站的发电机有稳定的输出电压，它发出的电先通过电站附近的升压变压器升压，然后通过输电线路把电能输送到远处村寨附近的降压变压器，经降低电压后再输送至各用户．设变压器都是理想的，那么在用电高峰期，随用电器总功率的增加，将导致（ ? ）
A．升压变压器初级线圈中的电流变小
B．升压变压器次级线圈两端的电压不变
C．高压输电线路的电压损失变大
D．降压变压器次级线圈两端的电压变小

3、选择题  可以将电压升高供给电灯的变压器是（　　）


A．甲图
B．乙图
C．丙图
D．丁图

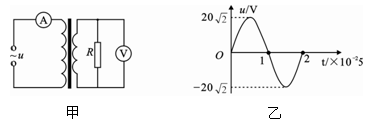

4、选择题  如图甲所示，理想变压器、副线圈的匝数之比为4∶1。原线圈接入交流电源，其电动势与时间呈正弦函数关系如图乙所示，副线圈接R=10Ω的负载电阻。下述结论正确的是：
?
A．交变电源的表达式为
B．副线圈中电压表的示数为5V
C．原线圈中电流表的示数为0.5A
D．原线圈的输入功率为

5、选择题  如图甲，回字形线圈两端绕有两线圈，在线圈l1中通入电流?i1后，在l2上产生感应电流随时间变化规律如图乙所示，则通入线圈l1中的电流i1随时间变化图线是下图中的（　　）（l1、l2中电流正方向如图甲中箭头）
A．

B．

C．

D．
