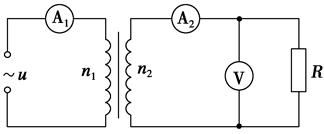

1、选择题  在图甲所示的电路中，理想变压器原线圈两端的正弦交变电压变化规律如图乙所示。已知变压器原、副线圈的匝数比，串联在原线圈电路中电流表A1的示数为1A，下列说法正确的是：

A．变压器输出端交流电的频率为5Hz
B．电流表A2的示数为0.1A
C．电压表V的示数为220V
D．变压器的输出功率为220W

参考答案：D

本题解析：由图乙可知交变电流的周期为0.02s，频率为50Hz，变压器不会改变交流电的频率，选项A正确；由电压和匝数比可知输出电压有效值为22V，电压表测量的是有效值，因此电压表V的示数为220V，输出电流为10A，选项ＢC错误；变压器的输出功率为，选项D正确；故选D
点评：本题难度较小，掌握理想变压器的电压、电流和匝数比的关系，输出电流决定输入电流、输出功率决定输入功率

本题难度：简单

2、填空题  如图所示，理想变压器原、副线圈的匝数比为1：2，它的输入电压u=311sinωt?V，保险丝的额定电流是1A，其电阻可忽略不计，R为可调电阻．为了不使原线圈中的保险丝被熔断，R消耗的电功率不得大于______W，R的阻值不得小于______Ω．

参考答案：变压器输入电压的有效值为220V，输入电流最大1A；
根据变压比公式得输出电压U2=440V；根据原副线圈电功率相等，有U1I1=U2I2，故I2=0.5A；
据欧姆定律R=U2I2=880Ω
即R的阻值不得小于880Ω
R电功率最大为P=U2I2=440V×0.5A=220W，
故答案为：220，880．

本题解析：

本题难度：一般

3、选择题  如图所示，M是理想变压器，将a，b接在电压u=314sin100πt V的正弦交流电源上。变压器右侧为一火警报警系统原理图，其中RT为用半导体热敏材料制成的传感器（其电阻率随温度升高而减小），电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压（报警器未画出），R2为定值电阻，当传感器RT所在处出现火警时，以下说法中正确的是

[? ]

参考答案：B

本题解析：

本题难度：一般

4、选择题  如图所示电路，理想变压器的原线圈带有中心抽头，副线圈与一个定值电阻R相连，原线圈接交变电压U，当单刀双掷开关S与a相连时，电流表的读数为I，若其他条件不变，只将开关来源:91exam .orgS拨到b，电流表的读数I′的大小是（　　）
A．I′=I
B．I′=2I
C．I′=I/2
D．I′=4I
