1、简答题  多用电表的下半部分如图甲所示，标有“2.2V0.25A”字样的小灯泡已接入电路，当多用电表的两表笔分别与小灯泡两端的接线柱a、b相接（如图乙所示），下列想法合理的是______．
．若选择开关拨到“Ω”挡的“×1”处，可测量小灯泡的电阻
B．若选择开关拨到“

参考答案：A、由图乙所示可知，灯泡串联在闭合电路中，不能用多用电表测灯泡电阻，如果用多用电表测灯泡电阻，应把灯泡与其它电路元件断开，故A错误；
B、由图乙所示可知，电源为直流电源，应该用直流电压档测灯泡两端电压，故B错误；
C、若选择开关拨到“V”挡的2.5处，可测量小灯泡两端的电压，故C正确；
D、若选择开关拨到“mA”挡的250处，要测量小灯泡中的电流，多用电表应串联接入电路，不能与灯泡并联，故D错误；
故选：C．

本题解析：

本题难度：一般

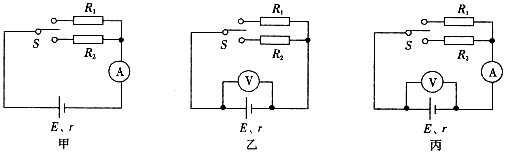

2、选择题  如图所示，是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路。电路中R1、R2为已知阻值的电阻。下列说法中正确的是

[? ]

参考答案：D

本题解析：

本题难度：一般

3、简答题  在足够大的绝缘光滑水平面上有一质量m=1.0×10-3kg、带电量q=1.0×10-10C的带正电的小球，静止在O点．以O点为原点，在该水平面内建立直角坐标系Oxy．在t0=0时突然加一沿x轴正方向、大小E1=2.0×106V/m的匀强电场，使小球开始运动．在t1=1.0s时，所加的电场突然变为沿y轴正方向、大小E2=2.0×106V/m的匀强电场．在t2=2.0s时所加电场又突然变为另一个匀强电场E3，使小球在此电场作用下在t3=3.0s时速度变为零．求：
（1）在t1=1.0s时小球的速度v1的大小；
（2）在t2=2.0s时小球的位置坐标x2、y2；
（3）匀强电场E3的大小；
（4）请在图的坐标系中绘出该小球在这3s内的运动轨迹．

参考答案：（1）在0-1.0s时间内小球沿x轴正方向做匀加速运动，则有? a1=E1qm=2×106×1×10-101×10-3m/s2=0.2m/s2，v1=a1?△t1=0.2×1.0m/s=0.2m/s；在0-1.0s时间内小球的位移为x1=12a1(△t)2=0.1m，小球从原点运动到（0.1m，0）处；
（2）在t1=1.0s到t2=2.0s的时间内，x2=x1+12a1△t22+v1△t2=0.1m+12×0.2×1.02m+0.2×1m=0.4m，y2=12a2△t22=12×0.2×1.02m=0.1m．
（3）由v22=2v12，得t2=2.0s时小球的速度为：v2=

本题解析：

本题难度：一般

4、实验题  某同学要测量一节干电池的电动势和内阻。他根据老师提供的以下器材画出了如图所示的原理图。
①电压表V（15V，10kΩ）
②电流表G（量程3.0 mA，内阻Rg=10Ω）
③电流表A（量程0.6 A，内阻约为0.5Ω）
④滑动变阻器R1（0～20Ω，10 A）
⑤滑动变阻器R2（0～100Ω，1A）
⑥定值电阻R3=990Ω
⑦开关S和导线若干
（1）为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是___________。（填写器材编号）
（2）该同学利用上述实验原理图测得以下数据，并根据这些数据绘出了如图所示的图线，根据图线可求出电源的电动势E=___________V（保留三位有效数字），电源的内阻r=___________Ω。（保留两位有效数字）
?

参考答案：（1）④
（2）1.47（1.46～1.48）；0.82（0.80～0.90）

本题解析：

本题难度：一般

5、简答题  如图甲所示，两块正对的平行金属板AB和CD板间距为d，长度为?，B、D为两板的右端点，在金属板B、D端的右侧有一与金属板垂直放置的荧光屏MN，荧光屏距B、D端的距离为?．质量m、电量e的电子以相同的初速度从极板左边中央沿平行极板的直线连续不断地射入．当两板均不带电时，这些电子通过两板之间的时间为3T/2；当在两板间加如图乙所示的周期为T，幅值恒为U0的周期性电压时（t=0时刻AB板电势高于CD板），所有电子均能从两板间通过．试确定：
（1）在t=

参考答案：（1）在t=T2时刻从两板间飞入的电子，在T2-T时间内做匀速直线运动，在T-32T时间内做类平抛运动，在32T-2T时间内做匀速直线运动．
电子做类平抛运动的加速度大小为
a=eU0md，
运动时间为T2．
设电子在飞出电场时运动方向与水平方向的夹角为θ，则有
tanθ=vyv0=atv0=eU0md?T2v0=eU0T2mdv0①
又l=v0?32T②
由①②得，tanθ=3eU0T24mdl，则θ=arctan3eU0T24mdl．
（2）在0时刻从两板间飞入的电子，在0-T2时间内做类平抛运动，在T2-T时间内做匀速直线运动，在T-32T时间内做类平抛运动，这些电子偏转的距离最大．
设这些电子在电场中偏转距离为y1，在荧光屏上偏转的距离Y1．电子飞出电场时的速度偏向角为α．
则有y1=12aT2+v0?T2tanθ=3eU0T24md
tanα=vYv0=aTv0=3eU0T22mdl
Y1=y1+ltanα=9eU0T24md
代入解得，Y1=0.9m．
在t=T2时刻从两板间飞入的电子在荧光屏上偏转的距离最小，同理可求得电子在荧光屏上偏转的距离Y2=0.45m．
答：
（1）在t=T2时刻从两板间飞入的电子在飞出电场时运动方向与水平方向的夹角为arctan3eU0T24mdl．
（2）电子在荧光屏上分布的范围是：在荧光屏上O点上方距O点的距离范围是0.45m-0.9m．

本题解析：

本题难度：一般
