1、填空题  (一) 在验证“机械能守恒定律”的实验中，一同学进行如下操作：

①?将打点计时器水平固定在铁架台上
②?将长约0.5m的纸带用小夹子固定在重物上后穿过打点计时器。用手提着纸带，使重物静止在靠近打点计时器的地方
③?先松开纸带，后接通电源，让重物自由下落，打点计时器就在纸带上打下一系列的点
④?换几条纸带，重做上面的实验
⑤?在打出的纸带中挑选第一、二两点间距接近2mm，且点迹清楚的纸带进行测量，先记下O点的位置，依次再取四个计数点A、B、C、D。求出相应位置对应的速度及其下落的高度
⑥?将测量数据及计算结果填入自己设计的表格中
⑦?根据以上测得的数据计算相应的和的值。验证机械能守恒定律
（１）、以上操作有错误的是_________________________;
（２）、某同学用上述验证机械能守恒的装置测定当地的重力加速度：如图纸带上1至9为连续点，打点计时器所用的电源50Hz,由纸带所示数据算出当地的重力加速度是______ ；若当地的重力加速度真实数值是9.8 m/s2，请任意写出一个测量值与真实值有差异的原因__________；

（二）某同学利用图（a）所示的电路进行电路实验．电路中R1的阻值为20Ω，滑动变阻器R上标有“50Ω 2A”字样．闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表的示数分别为2伏和0.2安．当不断向右移动滑片P，使得电压表与电流表指针偏离零刻度线的角度恰好均为指针满偏角度的1/4时（两表满偏角度相同），如图（b）、（c）所示．则此过程中，两表指针偏转的方向相________（填“同”、“反”）；该电源的电动势为_____________V，内阻为_________W．

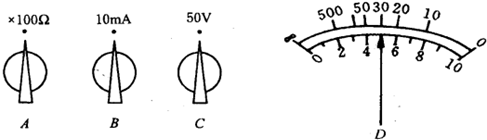

2、填空题  如图所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，
D是多用表表盘指针在测量时的偏转位置．
（1）A是______档，若用此档测量，指针偏转如D，则读数是______；
（2）B是______档，若用此档测量，指针偏转如D，则读数是______；
（3）C是______档，若用此档测量，指针偏转如D，则读数是______．

3、选择题  某平行金属板间加如图2所示的周期性变化的电压，重力不计?
的带电粒子静止在平行板中央，从t＝0时刻开始将其释放，运
动过程中无碰板情况．图3中能正确定性描述粒子运动的速度
图象的是? (　　)?

4、选择题  测量“国际单位制选定的三个力学基本物理量”可用下列哪一组仪器?
A．米尺、弹簧秤、秒表
B．米尺、测力计、打点计时器
C．米尺、天平、秒表
D．量筒、天平、秒表

5、简答题  小明同学设计了如图甲所示的电路测电源电动势E及电阻R1和R2的阻值．实验器材有：待测电源E（不计内阻），待测电阻R1，待测电阻R2，电流表A（量程为0.6A，内阻不计），电阻箱R（0-99.99Ω），单刀单掷开关S1，单刀双掷开关S2，导线若干．
（1）先测电阻R1的阻值．闭合S1，将S2切换到a，调节电阻箱R，读出其示数r1和对应的电流表示数I，将S2切换到b，调节电阻箱R，使电流表示数仍为I，读出此时电阻箱的示数r2．则电阻R1的表达式为R1=______．
（2）小明同学已经测得电阻R1=2.0Ω，继续测电源电动势E和电阻R2的阻值．他的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，由测得的数据，绘出了如图乙所示的
