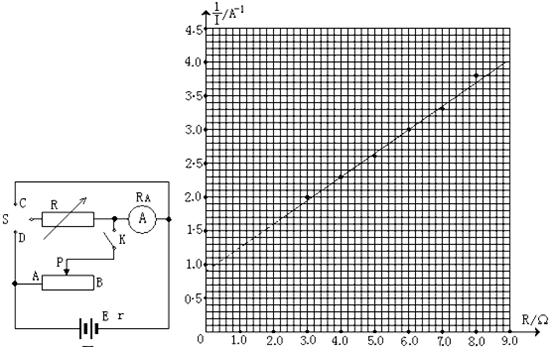

1、填空题  某同学设计了一个如图所示的实验电路，用以测定电源电动势和内阻，使用的实验器材为：待测干电池组（电动势约3V）、电流表（量程0.6A，内阻小于1Ω）、电阻箱（0～99.99Ω）、滑动变阻器（0～10Ω）、单刀双掷开关、单刀单掷开关各一个及导线若干．考虑到干电池的内阻较小，电流表的内阻不能忽略．
（1）该同学按图7连线，通过控制开关状态，测得电流表内阻约为0.20Ω．试分析该测量产生误差的原因是______．
（2）简要写出利用图7所示电路测量电源电动势和内阻的实验步骤：
①______；
②______；
（3）图是由实验数据绘出的

参考答案：（1）用图示电路测电流表电阻时用半偏法，其测量方法是：先闭合电键K，调节滑动变阻器，使电流表满偏；然后，把开关S连到C上，保持滑动变阻器电阻不变，调节电阻箱，使电流表半偏，则电阻箱的电阻即为电流表电阻，其产生误差的原因是并联电阻箱后线路总阻值减小，从而造成总电流增大．使测得的电流偏小；
（2）测电动势和内电阻，只需得出电流值及外电阻的阻值即可；故断开电键K，将开关S与D连接，调节电阻箱R，得到多组R、I值，由闭合电路欧姆定律画出1I-R图象，由图象的斜率及截距的意义即可求得电动势和内电阻．故步骤应为：
①调节电阻箱 R，断开开关K，将开关 S 接 D，记录电阻箱的阻值和电流表示数；
②断开开关K，再次调节电阻箱 R，将开关 S 接 D，记录电阻箱的阻值和电流表示数．
（3）由闭合电路欧姆定律可得：E=I（R+RA+r），即：1I=RE+RA+rE，
由上式可知：图线的斜率是电动势的倒数，图线在纵轴上的截距是r+RAE，
由此可得：E=1k=63-0.9=62.1 V=2.86 V，
RA+rE=0.9，
解得：r=0.9E-RA=2.32Ω．
故答案为：（1）并联电阻箱后线路总阻值减小，从而造成总电流增大
（2）①调节电阻箱 R，断开开关K，将开关 S 接 D，记录电阻箱的阻值和电流表示数；
②断开开关D，再次调节电阻箱 R，将开关 S 接 D，记录电阻箱的阻值和电流表示数．
（3）2.86（2.76-2.96 V均给分） 2.37

本题解析：

本题难度：简单

2、实验题  某探究小组，分别用游标卡尺和螺旋测微器测量同一金属丝的直径。两尺的读数如下图所示。游标卡尺的读数是?mm，螺旋测微器的读数是??mm。由于测量仪器不同，从而造成读数不同，其原因是?。

参考答案：（1）3．2? 3．206（3．203—3．208）精度不同?（每空1分）

本题解析：略

本题难度：简单

3、填空题  如图所示，一质量为m．电荷量为+q的小球从距地面为h处，以初速度v0水平抛出，在小球运动的区域里，加有与小球初速度方向相反的匀强电场，若小球落地时速度方向恰好竖直向下，小球飞行的水平距离为L，小球落地时动能EK=______，电场强度E=______．

参考答案：由题意知小球以v0水平向右抛出后受到水平方向向左的电场力F=qE作用，以加来源:91考试网 91exam.org速度a=qEm做匀减速直线运动，小球落地后速度恰好竖直向下，说明水平方向的速度减为0，小球有竖直方向只受重力作用，做自由落体运动，已知小球下落高度为h，重力加速度为g，则据h=12gt2得小球运动时间t=

本题解析：

本题难度：一般

4、简答题  在用电流场模拟静电场等势线的实验中，电源应选用______，电表应选用______．（用选项的字母表示）
A．6V的交流电源
B．6V的直流电源
C．100V的直流电源
D．量程是0～0.5A，零刻度在刻度盘中央的电流表
E．量程是0～300μA，零刻度在刻度盘中央的电流表．

参考答案：A、B、C本实验的原理是利用恒定电流场模拟静电场，所以6V的直流电源．故AC错误，B正确．
D、E由于导电纸上任一点与基准点的电势差较小，为了找到等势点，需要量程0-300μA，零刻度在刻度盘中央的灵敏电流表．故D错误，E正确．
故答案为：B、E

本题解析：

本题难度：一般

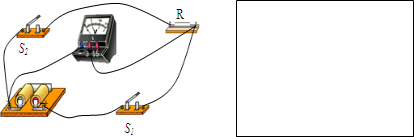

5、简答题  某同学用一个定值电阻R，两个电键，一个电压表和若干导线，连成一个测量电源内阻的实验电路，如图所示，已知电压表内阻远大于电源的内电阻，其量程大于电源电动势，表盘上刻度清晰，但数字不清，电源内阻约为几欧，
（1）在方框内画出实验电路图．
（2）实验中始终闭合S1，当电键S2处于断开和闭合两种状态时，电压表指针偏转格数分别为n1、n2，则计算电源内阻的表达式是r=______

参考答案：（1）电路图如图所示：

（2）由图可知，当s2断开时，U1=E，设电压表每小格的电压为△V，则有：E=U1=n1?△V
当s2闭合时，设电压表读数为：U2=n2?△V，由闭合电路欧姆定律应有：E=U2+U2R?r
联立以上各式解得：r=(n1-n2)Rn2
故答案为：（1）如图；
（2）(n1-n2)Rn2．

本题解析：

本题难度：一般
