高考物理试卷《导体的伏安特性曲线》高频考点巩固（2018年最新版）(十) 2018-03-18 08:51:50 来源:91考试网 作者:www.91exam.org 【大 中 小】 1、填空题  在如图下所示的电路中，电流表、电压表的读数如图所示， 则通过R的电流是__      ___A，加在电阻R两端的电压是___     ___V。   参考答案：2.40 ；12.0 本题解析：电流表的量程为0-3A，分度值为0.1A，指针指在24格上，故读数为2.4A； 电压表的量程为0-15V，分度值为0.5V，指针指在24格上，故读数为12.0V， 考点：本题考查了电压表和电流表的读数。会根据电表的量程和分度值读出示数的大小是本题的关键． 本题难度：一般 2、实验题  （10分）为了测量某高内阻电源的电动势E和内阻r(电动势约5V、内电阻约500Ω),现提供下列器材： A．待测电源 B．电压表V(0-3V，内阻约几千欧) C．电流表A(10mA，RA=10Ω) D．电阻箱R0(0-9999.9Ω) E．滑动变阻器R1(0-20Ω)? F．滑动变阻器R2(0-1000Ω) G．开关及导线? H．干电池若干节(内阻很小) (1)实验中需要将电压表改装。首先测定其内阻，某同学采用图甲所示的电路，电源为干电池组，开关S闭合前，电阻箱R0的阻值应该调到___________(选填“零”或“最大”)。闭合开关，调节电阻箱，当电压表指针满偏时，阻值为R01=2950Ω；当电压表指针半偏时，阻值为R02=8900Ω。则电压表内阻RV=______Ω。 (2)采用图乙所示电路测量电源电动势和内阻。电阻箱R0与电压表串联构成量程为6V的电压表，则R0=_______________Ω；滑动变阻器应选____________________(选填“R1”或“R2”)。 (3)根据实验测得数据，作出电源路端电压U和电流I变化的图象如图丙所示，由图象可知E=___________V，r=________Ω。 参考答案：（1）最大? 3000 （2）3000? R2 （3）5.0? 490 本题解析：（1）开关S闭合前，电阻箱R0的阻值应该调到最大。由U+U/RV·R01= 0.5U+0.5U/RV·R02，解得RV =3000Ω。 （2）根据扩大电压表量程原理，电阻箱R0与电压表串联构成量程为6V的电压表，则R0=3000Ω；滑动变阻器应选阻值范围大的R2。 （3）由闭合电路欧姆定律，E=U+Ir，结合图线解得E=5.0V，图线斜率的绝对值等于电源内阻r=490Ω。 本题难度：一般 3、实验题  （6分）标有“6 V，1．5 W”的小灯泡，测量其0—6 V各不同电压下的实际功率，提供的器材除导线和开关外，还有：（?） A．直流电源 6 V（内阻不计） B．直流电流表0-3 A（内阻0．1 Ω以下） C．直流电流表0-300 mA（内阻约为5 Ω） D．直流电压表0-15 V（内阻约为15 kΩ）

E．滑动变阻器10 Ω ， 2 A
F．滑动变阻器1 kΩ ， 0．5 A
（1）实验中电流表应选用?，滑动变阻器应选用 ?。（序号表示）
（2）在虚线方框图中画出电路图

参考答案：（1）C； E?（2分）
（2）如图所示

电流表外接法?（2分）?
分压电路?（2分）

本题解析：（1）由灯泡额定电压为6V，额定电流I=P/U=0.25A，所以电流表选择C，测量在不同电压下的实际功率就要求多测量几组数据，画出图像，所以滑动变阻器采用分压连接，测量范围才比较大，要选择小的滑动变阻器（2）由于灯泡内阻与电流表内阻相当，所以电流表要选择外接法连接

本题难度：一般

4、选择题  用电流表和电压表测未知电阻R的两种不同的电路如图所示，两电路中所用的仪器规格都相同，其中待测电阻R约为100Ω，滑动变阻器W的最大阻值为50Ω，电池的电动势E=6.0V，内阻可忽略．闭合电键后，各电路均能正常工作．下列关于这两个电路的说法正确的是 （　　）

A．甲图中电压表的a接线柱应为正接线柱
B．闭合电键前，甲图中滑动变阻器的滑片应调至最左端
C．电键闭合后调节变阻器的滑片，甲图中电压表的示数变化最大范围为0-6.0V
D．电键闭合后调节变阻器的滑片，乙图中电压表的示数变化最大范围为0-6.0V．

参考答案：A、甲图中电压表的a接线柱应为负接线柱．故A错误．
B、甲图滑动变阻器采用分压式接法，闭合电键前，滑动变阻器的滑片应调至最左端，使得测量电路短路，保护测量电路．故B正确．
C、甲图采用分压式接法，电压表最大值等于电源的电动势，故C正确．
D、乙图采用滑动变阻器限流式接法，电压表最大值小于6V．故D错误．
故选BC

本题解析：

本题难度：一般

5、实验题  在“测定金属丝的电阻率”的实验中，某同学进行了如下测量：

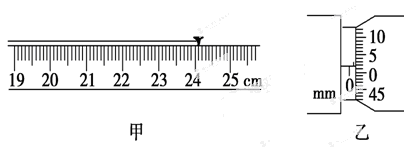

（1）用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值L.其中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________ cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d.其中一次测量结果如图乙所示，如图乙中读数为__________mm。

（2）采用如图丙所示的电路测量金属丝的电阻．电阻的测量值比真实值_____(填“偏大”或“偏小”)．最后由公式ρ＝_____计算出金属丝的电阻率（用直接测量的物理量表示）．

参考答案：（1）24.12~24.14，0.518~0.519；（2）偏小，

本题解析：毫米刻度尺读数要估读到0.1mm，螺旋测微器读数=固定刻度读数+半刻度读数+可动刻度读数；从原理图中看出是安培表外接法中，误差原因是电压表的分流作用会使电流测量值I偏大，根据欧姆定律，故电阻测量值偏小；根据欧姆定律和电阻定律列式求解电阻率．（1）毫米刻度尺读数要估读到0.1mm，故读数为241.3mm=24.13cm；读出在24.12~24.14均合理，螺旋测微器固定刻度读数为0，半刻度读数0.5mm，可动刻度读数1.8×0.01=0.018mm，故毫米刻度尺读数为0.518mm；由于估读，故在0.518~0.519范围内均合理。（2）
（2）由于采用了安培表外接法，电压表的分流作用会使电流测量值I偏大，而电压测量值U准确，故根据欧姆定律，电阻测量值偏小；根据欧姆定律：根据电阻定律：，其中：；故。

本题难度：一般
