1、实验题  某同学对实验室的一个多用电表中的电池进行更换时发现，表内除了一节1.5V的干电池外，还有一个方形的电池（层叠电池）。为了测定该电池的电动势和内电阻，
实验室中提供如下器材：
A．电流表A1（满偏电流10mA，内阻10Ω）；
B．电流表A2（0～0.6～3A，内阻未知）；
C．滑动变阻器R0（0～100Ω，1A）；
D．定值电阻R（阻值990Ω）；
E．开关与导线若干。
（1）该同学根据现有的实验器材，设计了如图a所示的电路，请你按照电路图在图b上用笔画线代替导线完成线路连接。
?
（2）图c为该同学根据上述设计的实验电路测出多组数据并绘出的I1-I2图线（I1为电流表A1的示数，I2为电流表A2的示数），则由图线可以得到被测电池的电动势E＝?V，内阻
r=?Ω。（保留两位有效数字）

参考答案：(1) ?（2） 9.0? 10

本题解析：
把图c中图线延长与纵轴相交

本题用电流表与定值电阻串联替代电压表，则9.0mA电流等效电压为，因此电动势为9.0v；
同理8.0mA等效电压为8.0v，6.0mA等效电压为6.0v；=

本题难度：一般

2、计算题  2010年广州亚运盛会堪称是LED绿色照明技术、节能照明产品得到全面应用的照明科技博览会。无论是海心沙、广州塔、广州中轴线城市景观照明等重点工程项目，还是亚运城、大学城等数十个场馆和设施，处处都闪耀着国产LED绿色照明、节能照明产品的光芒。某实验小组要精确测定额定电压为3V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约500Ω左右，电学符号与小灯泡电学符号相同。

实验室提供的器材有：
额定电压为3V的LED灯，正常工作时电阻大约500Ω左右
电流表A2（量程为0至3mA，内阻RA2=15Ω）
定值电阻R2=1985Ω
滑动变阻器R1（0至20Ω）一只
电压表V（量程为0至12V，内阻RV=1kΩ）
蓄电池E（电动势为12V，内阻很小）
电键S一只
（1）不增减上述器材的情况下在下边方框中画出应采用的电路图
（2）写出测量LED灯正常工作时的电阻表达式Rx ?，当表达式中的?（填字母）达到?，记下另一电表的读数代入表达式，其结果为正常工作时电阻。

参考答案：（1）如下图（4分）

（2）? I2? 1.5mA （每空2分）

本题解析：（1）LED灯正常发光时电流为3/500=6mA,电流表A2的量程偏小，可用电流表与定值电阻串联，定值电阻起到分压限流的作用，由于电压表V的内阻已知，可做电流表来用，要精确测定电阻，需要去多组数据，滑动变阻器选择分压式（2）由欧姆定律，得灯泡电阻为

本题难度：一般

3、简答题  一个未知电阻Rx，阻值大约为10kΩ-20kΩ．为了较为准确的测定其电阻值，实验室中有如下器材：
电压表V1　（量程3V、内阻约为3kΩ）
电压表V2　（量程15V、内阻约为15kΩ）
电流表A1（量程200μA、内阻约为100Ω）
电流表A2（量程5mA、内阻约为10Ω）
电流表A3（量程0.6A、内阻约为1Ω）
电源电动势为3V
滑动变阻器R的最大阻值为200Ω开关S
a．在实验中电压表应选______，电流表应选______．
b．为了尽可能减少误差，请你画出本实验的电路图．
c．根据实验的需要用笔画线代替导线，将图中所需的实物连接起来．（导线禁止交叉）

参考答案：解；a、因电源电动势为3V，所以电压表量程应选3V；
根据欧姆定律可求出通过待测电阻的电流I=UR=310mA-320mA，所以电流表应选A1．
b、由于待测电阻的电阻值比较大，（比V1的内阻还大），所以电流表应用内接法；
由于滑动变阻器最大阻值远小于待测电阻，变阻器应用分压式接法，电路图如图所示：

c、实物图连线如图所示；

故答案为：a V1，A1；b 如图； c 如图

本题解析：

本题难度：一般

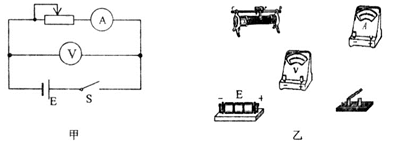

4、实验题  小王同学用伏安法测某电源的电动势和内电阻，实验原理图如图甲所示.请在图乙中用笔迹替代导线连接实验图.

参考答案：

本题解析：此题涉及实验测某电源的电动势和内电阻。在进行实物连图时，可以首先连接主回路，电源、滑动变阻器、电流表、电键。然后再把电压表并联在滑动变阻器和电流表的两端。在连接时要注意仪表正负接线柱的接法。本题对照电路图进行实物连图，比较简单。

本题难度：简单

5、实验题  用多用电表测未知阻值的电阻．按正确步骤操作后，测量结果如下图所示，读出其阻值大小为____________Ω．为了使多用电表测量的结果更准确，必须进行如下操作：

a．将选择开关打到_________挡(填×1、×10、×100、×1K)
b．将红黑表笔_________，调节_________旋钮,进行欧姆调零
c．把电阻接在两表笔之间进行测量并读数
d．测量完毕将选择开关打到_________挡

参考答案：1000（或1k）；a.×100；b.短接；调节调零旋钮（调节“Ω”也算对）；d.OFF（“最大交流电压”档也行）

本题解析：由图示可以看出，欧姆表使用的是×10倍率档位，故测量结果为100×10Ω=1000Ω；很显然，欧姆表指针偏转角过小，测量的误差较大，所以应选择较大倍率（×100倍率）以使指针指在中值电阻附近，以减小测量误差，此时需要重新进行欧姆调零；测量完毕后，要将选择开关拨到交流电压的最高档或“OFF”档；

本题难度：一般
