1、实验题 如图所示是“研究电磁感应现象”的实验装置:
(1)请你用实线作为导线将实物图连接完整;
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后,将线圈A中的铁芯迅速抽出,则电流计指针会______(“向右偏”或“向左偏”);
2、实验题 (本题8分)小灯泡灯丝的电阻率会随温度的升高而变大。某同学为研究这一现象,用实验得到如下数据( I和U分别表示小灯泡上的电流和电压):
I ?(A)
| 0
| 0.21
| 0.34
| 0.42
| 0.47
| 0.50
|
U? (V)
| 0
| 0.40
| 0.80
| 1.20
| 1.60
| 2.00
|

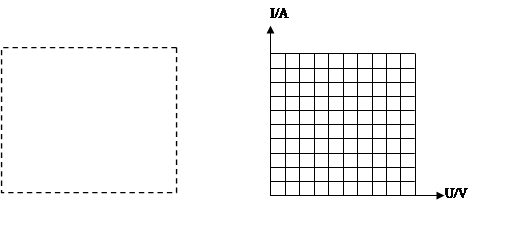

(1) 在虚线框中画出实验电路图。可用的器材有:电压表(约为1KΩ)、电流表(约为2Ω)、滑线变阻器(变化范围0~10Ω)、电源、小灯泡、开关、导线若干。
(2)在图中坐标中画出U-I图像。
3、选择题 如图所示,电流表A1(0~3 A)和A2(0~0.6 A)是由两个相同的灵敏电流计改装而成,现将这两个电流表并联后接入电路中.闭合开关S,调节滑动变阻器,下列说法中正确的是(?)
A.A1、A2的读数之比为1∶1
B.A1、A2的读数之比为5∶1
C.A1、A2的指针偏转角度之比为1∶1
D.A1、A2的指针偏转角度之比为1∶5
4、简答题 某同学准备测定一只量程已知的电压表的内阻.器材如下:
A.待测电压表V(量程3V,内阻未知)
B.定值电阻R0(阻值2KΩ,额定电流50mA)
C.多用电表
D.直流电源E(电动势小于3V,内阻不计)
E.单刀双掷开关S
F.导线若干
该同学利用上述所给的器材,进行如下操作:

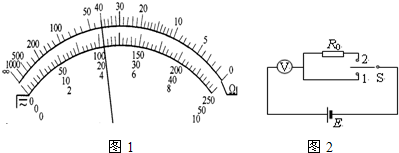

①用多用电表进行粗测:该同学选择×100Ω倍率,用正确的操作方法测量,刻度盘上的指针如图1所示,那么测量结果是______Ω.
②为了更准确地测量这只电压表的阻值,该同学已连接好实验电路如图2示,请你帮他写出测量步骤:
a.______;
b.______.
③利用已知和所测的物理量表示电压表的内阻,其表达式为______.
5、实验题 下右图中的P是一根表面均匀地镀有一层很薄的电阻膜的长陶瓷管(碳膜布满圆柱体的外侧面)。陶瓷管的长度约为50cm,外径约为6cm,所用电阻膜材料的电阻率已知为ρ,管的两端有导电箍M、N。该电阻的长度就是陶瓷管的长度,其截面积可看作等于膜的厚度与圆周长的乘积。现有器材为:A.米尺、B.游标卡尺、C.螺旋测微器、D.电压表、E.电流表、F.电池组、G.滑动变阻器、H.电阻箱、I.电键和导线。请你设计一个测量该电阻膜厚度d的实验方案。
小题1: 所须选用的器材有:__________________(填器材前的字母即可)。
小题2:所须测量的物理量有:_____ 、_____、 _____、 _____。
小题3:根据实验测得的以上数据计算电阻膜厚度d的数学表达式为:d=________________。
小题4:在左下图的方框中画出实验电路图(MN间的电阻膜的电阻约几个kΩ,滑动变阻器的总阻值为50Ω)。并将右下图中的实物按电路图连接起来(有3根导线已经连好,不得改动)。
