参考答案：

本题解析：略

本题难度：一般

2、实验题  有一待测电阻Rx，无法估计其粗略值。某同学应用伏安法进行测量，按下图所示（甲）、（乙）两种电路各测一次，用（甲）图测得的数据是2.9V，4.0mA；用（乙）图测得的数据是3.0V，3.0mA。由此可知，应用________图测量的值误差较小，测量值Rx＝________。

参考答案：

本题解析：略

本题难度：简单

3、实验题  某同学用如图所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化的图象。

（1）除了导线和开关外，有以下一些器材料可供选择：
电流表：A1（量程100mA，内阻约2Ω）；A2（量程0.6A，内阻约0.3Ω）；
电压表：V1（量程5V，内阻约5kΩ）；V2（量程15V，内阻约15kΩ）；
滑动变阻器：R1（阻值范围0~10Ω）；R2（阻值范围0~2kΩ）；
电源：E1（电动势为1.5V，内阻约为0.2Ω）；E2（电动势为4V，内阻约为0.04Ω）。
为了调节方便，测量准确，实验中应选用电流表___________，电压表___________，滑动变阻器___________，电源___________。（填器材料的符号）
（2）根据实验数据，计算并描绘出R-U的图象如下图所示，由图象可知，此灯泡在不工作时，灯丝电阻为___________Ω；当所加电压为3.00V时，灯丝电阻为___________Ω，灯泡实际消耗的电功率为___________W。

（3）根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系。符合该关系的示意图是下列图中的___________。

参考答案：（1）A2，V1，R1，E2
（2）1.5，11.5，0.78
（3）A

本题解析：

本题难度：困难

4、简答题  欲用伏安法测定一个阻值约为5Ω左右的未知电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻约1Ω）
B．电流表（0～3A，内阻约0.0125Ω）
C．电流表（0～0.6A，内阻约0.125Ω）
D．电压表（0～3V，内阻约3kΩ）
E．电压表（0～15V，内阻约15kΩ）
F．待测电阻?G．开关、导线
H．滑动变阻器（0～20Ω，额定电流1A）
I．滑动变阻器（0～2?000Ω，额定电流0.3A）
（1）上述器材中应选用的是______（填写各器材的字母代号），
（2）为使通过待测电阻的电流能在0～0.5A范围内改变，请在答题卡的虚线框中画出测量待测电阻R的原理电路图．

参考答案：（1）由于电池组电动势为3V，电压表应选D；由I=UR=0.6A，可知电流表应选C；
由于电路中最大电阻为Rm=U13IΩ=15Ω，故滑动变阻器应选H，所以应选择的器材有ACDFGH
（2）由于要求电流从零调，所以滑动变阻器应用分压式，由于待测电阻值远小于电压表内阻，
所以电流表应用外接法，电路图如图所示，



故答案为：（1）A?C?D?F?G?H?
（2）如图

本题解析：

本题难度：一般

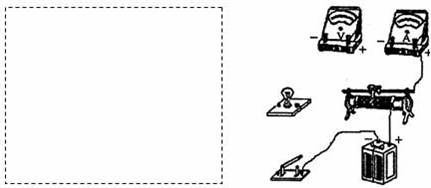

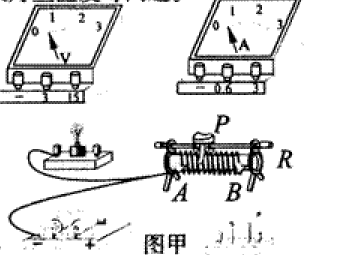

5、填空题  一只小灯泡，标有“3V、0.6W”字样．现用右下图给出的器材测量该小灯泡正常发光时的电阻R1．（滑动变阻器最大阻值为10Ω；电源电动势为12V，内阻不计；电流表内阻为1Ω，电压表的内阻为10kΩ）．
（1）在设计电路的过程中，为了尽量减小实验误差，电流表应采用______（选填“内接”或“外接”）法．滑动变阻器的连接方式应采用______（选填“分压式”或“限流式”）
（2）将你所设计的实验电路图（尽量减小实验误差）画在左下方的虚线框中．
（3）用笔画线当导线，根据设计的电路图将实物图连成完整的电路（图中有三根导线已经接好）．开始时，滑动变阻器的滑动触头应该移到最______端（选填“左”或“右”）．

参考答案：（1）因小灯泡标有“3V、0.6W”字样，其电阻R=U2?P=15Ω，因R?VR＜＜RR?A，电流表应选外接法，根据闭合电路欧姆定律估算电路R?min=EI?A=120.2Ω，显然滑动变阻器不能用限流式应用分压式接法．
（2）由（1）的分析要知，电路如图所示



（3）连接电路如图所示，开始时滑动变阻器的滑动触头应该移到最左端．



故答案为（1）外接，分压式
? （2）如图
? （3）如图，左

本题解析：

本题难度：一般
