1、选择题  下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法是
A．测出两组I，U的数据，代入方程组E=U1+I1r和E=U2+I2r中，即可求出E和r
B．多测几组I，U的数据，求出几组E，r，最后分别求出其平均值
C．测出多组I，U的数据，画出U—I图像，再根据图像求E，r
D．多测出几组I，U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电压势E，再用闭合电路欧姆定律求出内电阻r

参考答案：C

本题解析：做实验时图像法是最科学的方法，所以可以测出多组I，U的数据，画出U—I图像，再根据图像求E，r，C正确，
点评：在处理实验数据的时候，图像法是一种比较科学的方法

本题难度：简单

2、实验题  为描绘“2．5V，0．3A”小灯泡的伏安特性曲线，实验室提供有：电源（电动势6．0V，内阻不计）；滑动变阻器（总电阻20）；电压表（有3V、15V两个量程）；电流表（有0．6A、3A两个量程）；电键一个、导线若干．

（1）为较准确地测量数据描绘出图线，请你帮该同学选择仪表的适当量程完成实验．电压表应选择的量程是?V,电流表应选择的量程是??A。在设计电路的过程中，为了尽量减小实验误差，电流表应采用?（选填“内接”或“外接”）法。滑动变阻器的连接方式应采用?（选填“分压式”或“限流式”）
（2）用笔画线当导线，将实物图连成完整的电路（图中有三根导线已经接好）。开始时，滑动变阻器的滑动触头应该移到最?端（选填“左”或“右”）。
（3）若该小灯泡正常发光时的电阻为R1,小灯泡发光很暗时的电阻为R2，则R1与R2的大小关系为：R1?R2（选填“大于”、“等于”或“小于”）

参考答案：（1）3? 0.6?外接?分压（2）右?

（3）大于

本题解析：（1）因为小灯泡两端的额定电压为2.5V，所以选用的电压表量程应为0-3V，小灯泡的额定电流为0.3A，所以选用的电流表为0-0.6量程，因为小灯泡的电阻减小，所以电流表的分压较大，故采用电流表外接法；实验中需要描绘图线，电压需要从零开始，故滑动变阻器采用分压接法，
（2） 为了保护电路安全，滑动变阻器应接最大阻值处，即触头移动到右端，如图所示

（3）小灯泡的电阻随着温度的升高而升高，正常发光时的温度大于发光较暗时的温度，所以

本题难度：简单

3、简答题  热敏电阻是传感电路中常用的电子元件，现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4-5Ω．热敏电阻和温度计插入带塞的试管中，管内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水杯、电源（3V，内阻可忽略）、直流电流表（内阻约lΩ）、直流电压表（内阻约5kΩ）、滑动变阻器（0～20Ω）、电键、导线若干．

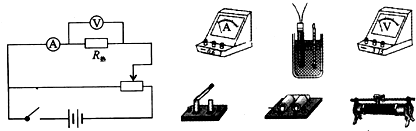

（1）为测量误差尽可能小，某同学设计了如下电路图，请根据电路图把实物图用连线代替导线连好．

（2）简要写出完成接线后的主要实验步骤
a、往保温杯中加入热水，稍等读出温度值．
b、______
c、重复a、b测出不同温度下的数据
d、______．

参考答案：（1）由于热敏电阻的温度变化范围要尽可能的大，故热敏电阻要放在不同的水温中，电路的连接要注意先串联再并联，电流要从正接线柱流入电流表和电压表，滑动变阻器下边两个接线柱要全接上，上边只能接一个接线柱．连接如图所示．



（2）完成接线后的主要实验步骤
a、往保温杯中加入热水，稍等读出温度值．
b、调节滑动变阻器，快速测出电流表和电压表的值
c、重复a、b测出不同温度下的数据
d、绘出各测量温度下热敏电阻的伏安特性曲线．
故答案为：（1）如图
（2）调节滑动变阻器，快速测出电流表和电压表的值
绘出各测量温度下热敏电阻的伏安特性曲线

本题解析：

本题难度：一般

4、实验题  小灯泡灯丝的电阻会随温度的升高而变大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：?

参考答案：（1）
（2）0.28

本题解析：

本题难度：一般

5、实验题  某同学测绘标有“4.8 V,0.3 A”小电珠的电功率随电压变化的图象，要使小电珠两端电压从0至4.8 V连续变化，为了使测量尽可能地准确，除了导线和开关外，可供选择的仪器还有(　　)
A．电流表：量程0～0.6 A，内阻约为1 Ω
B．电流表：量程0～3 A，内阻约为0.2 Ω
C．电压表：量程0～6 V，内阻约为2 kΩ
D．电压表：量程0～15 V，内阻约为4.5 kΩ
