1、计算题  如图所示，在MN左侧有相距为的两块正对的平行金属板P、Q，板长两板带等量异种电荷，上极板带负电。在MN右侧存在垂直于纸面的矩形匀强磁场(图中未画出)，其左边界和下边界分别与MN、AA’重合(边界上有磁场)。现有一带电粒子以初速度v0沿两板中央OO′射入，并恰好从下极板边缘射出，又经过在矩形有界磁场中的偏转，最终垂直于MN从A点向左水平射出。 已知A点与下极板右端的距离为d。不计带电粒子重力。求：

小题1:粒子从下极板边缘射出时的速度；
小题2:粒子从O运动到A经历的时间；
小题3:矩形有界磁场的最小面积。

2、选择题  在如图所示的空间直角坐标系所在的区域内，同时存在匀强电场E和匀强磁场B。已知从坐标原点O沿x轴正方向射入带正电的小球（小球所受重力不可忽略），穿过此区域时未发生偏转，则可以判断此区域中E和B的方向可能是 (   )

A．E和B都沿y轴的负方向
B．E沿z轴负方向，B沿y轴负方向
C．E沿z轴负方向，B沿y轴正方向
D．E、B都沿x轴正方向

3、计算题  如图甲所示，竖直放置的金属板A、B中间开有小孔，小孔的连线沿水平放置的金属板C、D的中轴线，粒子源P可以连续地产生质量为m、电荷量为q的带正电粒子(初速不计)，粒子在A、B间被加速后，再进入金属板C、D间偏转并均能从此电场中射出．已知金属板A、B间的电压UAB=U0，金属板C、D长度为L，间距d = ．两板之间的电压UCD随时间t变化的图象如图乙所示．在金属板C、D右侧有一个垂直纸面向里的匀强磁场分布在图示的半环形带中，该环形带的内、外圆心与金属板C、D的中心O点重合，内圆半径Rl = ．磁感应强度B0 =．已知粒子在偏转电场中运动的时间远小于电场变化的周期(电场变化的周期T未知)，粒子重力不计．
（1）求粒子离开偏转电场时，在垂直于板面方向偏移的最大距离；
（2）若所有粒子均不能从环形磁场的右侧穿出，求环形带磁场的最小宽度；

4、选择题  在竖直放置的光滑绝缘圆环中，套有一个带电－q、质量m的小环，整个装置放在如图所示的正交电磁场中，电场E＝mg／q．当小环从大环顶无初速度下滑时，在滑过什么弧度时所受洛仑兹力最大 (? )

A．π／4
B．π／2
C．3π／4
D．π

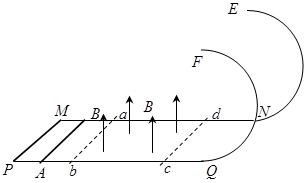

5、计算题  如图所示， 和为固定在绝缘水平面上两平行光滑金属导轨，导轨左端间接有阻值为=导线；导轨右端接有与水平轨道相切、半径内壁光滑的半圆金属轨道。导轨间距，电阻不计。导轨所在平面区域内有竖直向上的匀强磁场。导轨上长度也为、质量、电阻=的金属棒以=速度进入磁场区域，离开磁场区域后恰好能到达半圆轨道的最高点，运动中金属棒始终与导轨保持良好接触。已知重力加速度=。求：

（1）金属棒刚滑出磁场右边界时的速度的大小；
（2）金属棒滑过磁场区的过程中，导线中产生的热量。
