1、实验题   (10分)

在“描绘小灯泡的伏安特性曲线”的实验中，某同学测得电流-电压的数据如下表所示：

参考答案：

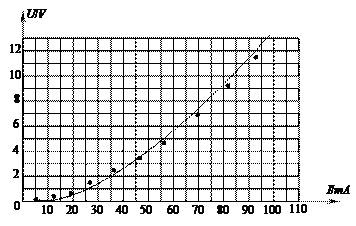

（1）

（2）电阻随电流增大，存在三个区间，电阻随电流的变化快慢不同。
第一区间电流很小时，电阻变化不大；第二区间灯丝温度升高快，电阻增大快；第三区间部分电能转化为光能，灯丝温度升高变慢，电阻增大也变慢。

本题解析：此题涉及描绘小灯泡的伏安特性曲线。（1）描绘图像时要注意选择合适的标度，然后根据所测得的数据在坐标纸中描点，有平滑的曲线拟合，在拟合过程中注意舍掉距离较远的点，不在线上的点，要均匀分布在线的两侧保证曲线平滑。（2）在伏安特性曲线中，可以看出电阻随电流增大，存在三个区间，电阻随电流的变化快慢不同。第一区间电流很小时，电阻变化不大；第二区间灯丝温度升高快，电阻增大快；第三区间部分电能转化为光能，原因在于灯丝温度升高变慢，电阻增大也变慢。本题考查了学生分析处理数据，处理问题的能力。有一定综合性，有一定难度。

本题难度：简单

2、实验题  利用如图所示的电路测定干电池的电动势和内电阻，提供的器材有：
待测干电池两节，每节干电池的电动势均约为 1.5V，内阻均约为0.2W
直流电压表V（量程0～3V，内阻很大）
直流电流表A（量程0～0.6～3A，内阻忽略不计）
定值电阻R0=4W；滑动变阻器RP（阻值范围0～20W，
允许最大电流2A）开关一个，导线若干
（1）请根据实验原理图，把下边的实物图连接完整
(电流表量程必须选择正确)

（2）某同学利用该电路完成实验时，闭合电键后，发现无论怎样调节变阻器的滑片，电流表A保持一定的示数不变，电压表的示数维持在2.4V左右。由此可判断故障应是?（填选项前的字母）
A．电流表A烧毁断路
B．定值电阻R0断路
C．滑动变阻器RP滑片与电阻线之间断开
D．滑动变阻器的电阻线断开
(3)故障排除后进行实验，记录了几组电压表和电流表的示数如下表：利用表格中的数据描点如图，请讲各点绘图


(4)请进一步根据描出的图得出两节干电池总的电动势值为________V，干电池的总内阻为__________W。

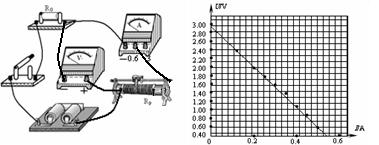

参考答案：(1)电路连接

(2)　C
(3)
(4)? 2.90－3.00? 0.7左右

本题解析：（1）电路图连接注意沿着电流防线链接，如图
（2）A保持一定的示数不变，电压表的示数维持在2.4V左右，说明滑动变阻器RP滑片与电阻线之间断开，C对。
（3）描点绘图见答案，注意处理数据时不能用折线。
（4）U—I图像中纵坐标截距为电动势，倾斜程度代表内阻，即E=2.90V? r=0.7
点评：本题考查了利用伏安法测量干电池的电动势和内阻的方法，比较常规。

本题难度：一般

3、实验题  在利用伏安法测量某传感器（传感器可看作一个纯电阻）在不同电压下电阻值变化情况的实验中，采用如图所示的电路可以方便地调节传感器两端的电压值。图中两个变阻器的总电阻值R1和R2的大小满足关系式：R1=10R2=200 Ω。

(1)如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用。某传感器上标有6 V 3.6 W的字样，实验中测得电压表读数为3.8 V，电流表读数为0.4 A，则这个传感器____________使用（填“可以”或“不可以”）。
(2)在实验中，为了使被测传感器两端的电压在开始时有最小值，当单刀双掷开关K2置于“1”时，则在闭合开关K1前变阻器R1和R2的滑动触头P1和P2应分别放在各自的____________端和____________端。
(3)在实验中，为了测量传感器在某一确定电压下的电阻，闭合开关K1，在单刀双掷开关K2置于“1”时，变阻器____________是进行精细调节使用的；在单刀双掷开关，K2置于“2”时，变阻器____________可以作为精细调节使用。

参考答案：(1)可以
(2)a，c
(3)R2，R1

本题解析：

本题难度：一般

4、填空题  现有“2.5V，0.5W”的小电灯，伏特表，安培表、电动势为3V的直流电源，滑动变阻器，导线，开关等．
（1）为了研究小电灯从电压从零到额定电压的发光情况，画出电路图______
（2）现有滑动变阻器的规格如下，实验时应选用______．
R1：0Ω～20Ω
R2：0Ω～200Ω

参考答案：（1）、因小灯泡最大电阻R?L=U2?P=12.5Ω远小于电压表内阻，故电流表应用外接法，要求电压从零到额定电压，故滑动变阻器应用分压式接法，电路图如图所示．



（2）、因滑动变阻器是分压式接法，为调节方便，应选用阻值小的变阻器R?1．
故答案为R?1

本题解析：

本题难度：一般

5、填空题  有一待测电阻Rx，无法估计其粗略值．某同学用伏安法进行测量，按图所示（甲）、（乙）两种电路各测一次，用（甲）图测得的数据是2.9V，4.0mA；用（乙）图测得的数据是3.0V，3.0mA．由此可知，应用______图测量的值误差较小，测量值Rx=______Ω．

参考答案：甲、乙两幅图中，甲图安培表测量值偏大，乙图电压表测量值偏大；
比较两次测量数据，电流表变化幅度相对较大，故采用甲图时电流表测量值会产生较大偏差，故应该选用乙图；
测量值为：Rx=UI=3.0V3.0×10-3A=1000Ω
故答案为：乙，1000．

本题解析：

本题难度：简单
