1、实验题  （1）一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线：
A：电源E1：电动势为8.0V，内阻不计；
B：电源E2：电动势为12.0V，内阻不计；
C：电压表V：量程为0—10V，内阻约为10kΩ
D：电流表A1：量程为0—3A，内阻约为0.1Ω;
E：电流表A2：量程为0—300mA，内阻约为1Ω；
F：滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干。
实验中电源应该选用      ，电流表应该选用        （填前面字母序号）
（2）画出实验电路图：

2、实验题  为了测定一节旧干电池的电动势和内阻（内阻偏大），配备的器材有：
A．电流表A（量程为0.6A）
B．电压表V（量程为1V，内阻为1.2kΩ）
C．滑动变阻器R1（0~10Ω，1A）
D．电阻箱R2（0~9999.9Ω）
某实验小组设计了如图所示的电路．

1实验中将量程为1V电压表量程扩大为2V，电阻箱R2的取值应为    kΩ．
2利用上述实验电路进行实验，测出多组改装后的电压表读数UV与对应的电流表读数IA，利用UV

3、实验题  （本题12分）在“测定金属电阻率”的实验中，某同学进行了如下测量：

（1）用刻度尺测量被测电阻丝的有效长度，如图所示，金属丝的另一端与刻度尺的零刻度对齐，读数为      cm。用螺旋测微器测金属丝直径，结果如图所示，读数为        mm。

（2）电压表、电流表读数如右图，则U=       ，I=               。

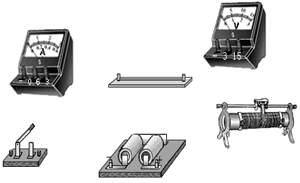

（3）根据电路图给实物图连线

4、填空题  将一个满偏电流为10mA，内阻为100Ω电流表改装为量程为10V的电压表应         联一个          Ω。

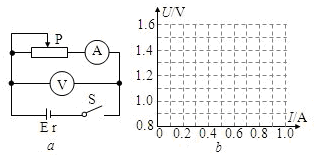

5、实验题  某同学用如图a所示的电路来测定电池的电动势和内阻．

（1）移动滑线变阻器的滑动片应特别注意防止                            ．
（2）该同学测得如表的五组数据．根据数据在答题卡中的图（b）中作出I-U图线，从图线中得到电源的电动势E=          V，内电阻r=         Ω．（结果保留三位有效数字）
