1、填空题  如图所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，现有器材规格如下：
待测电阻Rx（约100Ω）
直流电流表A1（量程0～50mA，内阻约50Ω）
直流电流表A2（量程0～0.6A，内阻约5Ω）
直流电压表V1（量程0～3V，内阻约5kΩ）
直流电压表V2（量程0～15V，内阻约10kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R（阻值范围0～15Ω，允许最大电流1A）
电键1个，导线若干条．
（1）实验时电流表选择______，电压表选择______．（填仪器字母代号）
（2）在方框内画出电路图．
（3）在实物图中完成其余连线使之成为完整的实验电路．

参考答案：（1）由题意可知，电源为必选的，其电压为4V，故考虑准确性，电压表只能选择3V量程；则电路中的电流I=3V100=30mA，故电流表只能选择A1，电压表只能选择V1；
（2）由于滑动变阻器电阻最大只有15Ω，而待测电阻100Ω，故滑动变阻器起不到必要的控制作用，故滑动变阻器只能采用分压接法；同时RVR＞RRA，故电流表应选用外接法；故答案如图所示；
根据原理图可以连接实物图，注意导线不能交叉；导线要接在接线柱上，连接时选连接滑动变阻器与电源；然后再并联测量电路；如图所示；
故答案为：（1）A1，V1；
（2）（3）如图所示；

本题解析：

本题难度：一般

2、实验题  （6分）如图所示为一正在测量中的多用电表表盘．

(1)如果是用×10 Ω挡测量电阻，则读数为? ________Ω.
(2)如果是用直流10 mA挡测量电流，则读数为______mA.
(3)如果是用直流5 V挡测量电压，则读数为________V.

参考答案：(1) 60Ω? (2)7.20mA? (3)? 3.6V

本题解析：（1）用×10Ω档测量电阻，指示值6.0Ω，倍率为×10，读数为60Ω．
（2）用直流10mA档测量电流，准确值7.2mA，估计值0.00mA，读数为7.20mA．
（3）用直流5V档测量电压，准确值3.6V，估计值0.00，读数为3.60V．
（1）60?（2）7.20?（3）3.60

本题难度：简单

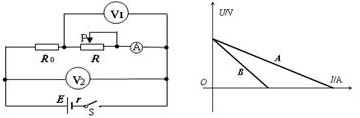

3、实验题  某同学到实验室做“测定电源电动势和内阻”的实验时，发现实验桌上还有一个定值电阻。他设计了如图1所示的电路来测量电源电动势E、内阻和的阻值。实验时用分别表示电表的读数，并将滑动变阻器的滑片P移动到不同位置时，刻录了的一系列值。
（1）他在同一坐标纸上分别作出图线，如图2所示，则图线是图中? _______（填A或B）。
（2）定值电阻的计算表达式是：=?（用测得的表示），若实验中的所有操作和数据处理无错误，实验中测得值?（填“大于”“等于”或“小于”）实际值。
（3）若实验中没有电压表，你能测出的量是?（填“电动势E”“内阻”或“”，下同）。
（4）若实验中没有电压表，你能测出的量是??。

参考答案：（1）? B??（2）；??大于?
（3）?E、r??（4）?E?

本题解析：（1）根据闭合电路欧姆定律U =" E" -I r，可知斜率表示内阻；
是把等效成了内阻，所以画出的图像斜率会比较大，所以应选B;
（2）根据部分电路欧姆定律=因为电压表的分流作用，使得电流表所测电流偏小，所以测得电阻偏大；
（3）没有电压表，的读数直接就是路端电压，同样根据闭合电路欧姆定律U =" E" -I r，改变滑动变阻器阻值，根据，斜率表示r；纵截据表示电动势E;
（4）没有电压表,是把等效成了内阻,根据的读数闭合电路欧姆定律U =" E" –I（R+ r）
斜率表示R+r；纵截据表示电动势E。

本题难度：简单

4、实验题  在研究性学习中，某同学设计了一个测量导电纸的导电膜厚度的实验，该同学从资料上查得导电纸导电膜的电阻率为ρ，并利用下列器材完成这个实验：
A．电源E（电动势为12V，内阻不计）
B．木板N（板上放有导电纸一张，导电膜向上），两个金属条a、b（平行放置在导电纸上，与导电纸接触良好，用作电极，其电极长度与导电纸宽度相同）
C．滑动变阻器R（其总阻值小于两平行电极间导电纸的电阻）
D．毫米刻度尺
E．电压表V（量程为6V，内阻约3kΩ）
F．电流表A（量程为0.6A，内阻忽略不计）
G．开关K，导线若干
(1)请利用上述器材设计实验电路。在虚线框中画出实验电路原理图。（导电纸用符号表示）?

(2)实验中应测定的物理量是：___________。?
(3)计算导电膜厚度h的公式是：___________。（用ρ和测得的物理量的符号表示）

参考答案：(1)实验原理图如图所示

(2)导电膜导电部分长度L1，宽度L2，电压表永数U和电流表示数I
(3)

本题解析：

本题难度：困难

5、实验题  某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中：

现实验室中备有下列器材：
电压表V1（量程0一3V，内阻约10kΩ）
电压表V2（量程0一15V，内阻约50kΩ）
电流表A1（量程0一50mA，内阻约40Ω）
电流表A2（量程0一200mA，内阻约10Ω）
滑动变阻器R1（0一15Ω，额定电流1A）
滑动变阻器R2（0一1kΩ，额定电流100mA）
电源E（电动势4V，内阻不计）
开关S和导线若干
（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；

（2）通过分析可以得出该电器元件电阻特性：_____________________________；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为_______________（填A1或A2），电压表为_______________（填V1或V2），滑动变阻器为_______________（填R1或R2）；
（4）为达到上述目的，请补充画出正确的实验电路实物图。

参考答案：（1）（2）该电器元件的阻值随电流的增大而减小?
（3）A2，V1，R1（4）

本题解析：

本题难度：困难
