1、实验题 在“设计、组装简单的模块式电路”的实验中:
(1)可用多用电表?挡测量光敏电阻的电阻值,有光照时,它的电阻值?(选填“大于”、“等于”或者“小于”)遮光时的电阻值.
(2)右侧虚线框内,有A、B两点,B点接地,A、B间电压为5V,请设计一个用非门控制小灯泡发光的电路,提供的器材除小灯泡和非门外,还有一个热敏电阻Rt(温度较低时,电阻值非常大,温度较高时,电阻值很小)和一个可变电阻R及导线等,要求当热敏电阻温度较低时,小灯泡发光,温度较高时,小灯泡不发光.试在虚线框内的A、B间画出你设计的电路图.
?
参考答案:(1)欧姆,小于(2)如图
本题解析:(1)多用电表欧姆档可测量电阻,电阻应该小于遮光时的电阻
(2)
当热敏电阻温度较低时,电阻较大,获得高电压将,则非门输入低电压,经过反转变成高电压输出,则小灯泡发光,反之温度较高时,小灯泡不发光,满足要求,设计如答案。
点评:本题考查了传感器的应用以及逻辑电路的初步设计。本题要细致的体会非门的作用,这个原件符号其作用只是表达一个逻辑关系,不能简单用欧姆定律去理解。
本题难度:一般
2、选择题 在如图所示的电路中,电源电动势为3.0V,内阻不计,L1、L2、L3为3个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图所示.当开关闭合后,下列判断正确的是(?)
A.灯泡L1的电阻为12Ω
B.通过灯泡L1的电流为灯泡L2电流的2倍
C.灯泡L1消耗的电功率为0.75W
D.灯泡L2消耗的电功率为0.30W
参考答案:ACD
本题解析:AC、灯泡两点电压为3V,由图可知电流为0.25A,;AC正确
BD、两灯泡串联,每个灯泡分的1.5V电压,电流为0.20A,
;B错D对
故选ACD
点评:中等难度。注意小灯泡电阻随电流的增大而增大。
本题难度:一般
3、填空题 为了测量一个“l2V?5W ”的小灯泡在不同电压下的功率,给定了以下器材:电源12V,内阻不计;
电流表:量程0~0.6A,内阻为2Ω;量程0~3A,内阻0.4Ω.
电压表:量程0~3V,内阻1.5kΩ;,量程0~15V;内阻7.5kΩ.
滑动变阻器:阻值范围0~20Ω,允许最大电流1A.
开关一个,导线若干.
实验时要求加在灯泡两端的电压可从0调到12V,并尽可能减小电表内阻对实验结果的影响.
(1)请在下框中画出实验电路图.

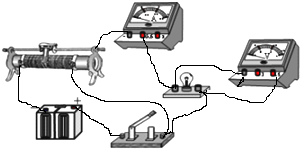

(2)根据画出的电路图,在上面图甲的实物图上连接电路.
(3)某位同学测得小灯泡的伏安特性曲线如图乙所示,某次测量时,电流表指针如图丙所示,电流表读数为______A,此时小灯泡的实际功率为______W.
参考答案:(1)要求电压从零调节,因此要用滑动变阻器的分压接法,灯泡电阻较小,因此安培表外接,由此可得该实验的原理图如下所示;
?
(2)灯泡的规格为“l2V?5W”,因此电压表的量程要选择0~15V,灯泡额定电流为I=PU=5W12V≈0.42A,因此电流表量程选择0~0.6A,由此根据原理图连接实物图如下所示:
(3)根据根据电流表指针,可知此时电流为:I=0.40A,由灯泡的伏安特性曲线图乙可知此时电压为:U=6.0V,
因此此时灯泡时间消耗的功率为:P=UI=0.40A×6.0V=2.40W
故答案为:0.40;?2.40.
本题解析:
本题难度:一般
4、实验题 为观察电磁感应现象,某学生将电流表?螺线管A和B?蓄电池?开关用导线连接成如图所示的实验电路.
(1)当接通和断开开关时,电流表的指针都没有偏转,其原因是(? )
A.开关位置接错
B.电流表的正?负极接反
C.线圈B的接头3?4接反
D.蓄电池的正?负极接反
