1、实验题  (1)用多用电表的欧姆挡测量阻值约为几十kΩ的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确步骤前的字母按合理的顺序填写在横线上________．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆挡×1 k
d．旋转S使其尖端对准OFF挡，并拔出两表笔
(2)正确操作后，多用电表的指针位置如图所示，此被测电阻Rx的阻值约为________Ω.

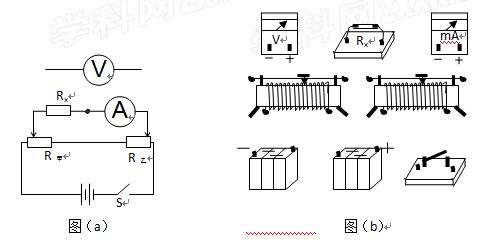

2、实验题  如图所示（a）是“用伏安法测量电阻”的实验电路图，只是电压表末接
入电路中，图（b）是相应的实验器材，其中待测电阻Rx阻值约为1kΩ,电
流表量程20mA，内阻小于1Ω,电压表量程15V、内阻约1.5Kω.电源输出
电压约12V，滑动变阻器甲的最大阻值为200Ω,乙的最大阻值为20Ω.
（1）在图中把电压表连接到正确的位置．
（2）根据电路图把实物连接成实验电路．
（3）说明本实验电路中滑动变阻器甲的作用是＿＿＿＿，滑动变阻器乙的作用是＿＿＿＿.
（4）接通开关之前，滑动变阻器甲的滑片应放在＿＿＿端（填左或右），滑动变阻器乙的滑片应放在＿＿＿端（填左或右）.

3、填空题  现要测定一个额定电压为4V、额定功率为1.6W的小灯泡（图中用?表示）的伏安特性曲线．要求所测电压的范围为0.1V～4V．
现有器材：直流电源E（电动势为4.5V，内阻不计）、电压表（量程为4.5V，内阻约4×104Ω）、电流表（量程为250mA，内阻约2Ω）、电流表（量程为500mA，内阻约1Ω）、滑动变阻器R（最大阻值约30Ω）、开关S和导线若干．如果既要满足测量要求，又要使测量误差较小，应该选用的电流表是______；在如图甲、乙所示的两个电路中，应该选用的是______．

4、计算题  （10分）在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S=0.20mm2的金属丝a、b、c的电阻率，采用如图所示的实验电路。M为金属丝c的左端点，O为金属丝a的右端点，P是金属丝上可移动的接触点。在实验过程中，电流表读数始终为I=1.25A，电压表读数U随OP间距离x的变化如下表：

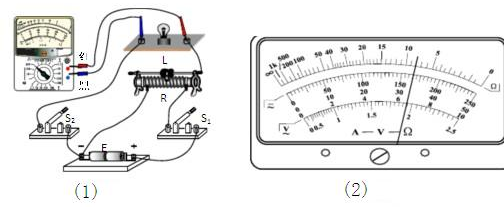

5、填空题  图（1）所示为某实验的实验电路．

①为了粗测“2.5V0.6W”小电珠的电阻，必须将______断开．把多用电表选择开关旋转到“______Ω”挡；进行欧姆调零后，将红、黑表笔分别与小电珠两极相接触，测得小电珠的阻值如图（2）所示，其读数为______Ω．
②将选择开关置于直流电压档，闭合S1、S2，此时测得的是______两端电压．
③为了测量小电珠的电流，应将选择开关置于直流电流档，闭合开关______，断开开关______，然后将红、黑表笔分别接S2的左、右接线柱．
