1、选择题  在图所示的空间直角坐标系所在的区域内，同时存在匀强电场E和匀强磁场B。已知从坐标原点O沿x轴正方向射入的质子，穿过此区域时未发生偏转，则可以判断此区域中E和B的方向可能是

A．E和B都沿y轴的负方向
B．E和B都沿x轴的正方向
C．E沿y轴正方向，B沿z轴负方向
D．E沿z轴正方向，B沿y轴负方向

2、选择题  如图所示，在相互垂直的匀强电场和匀强磁场中，电荷量为＋q的液滴在竖直面内做以速率为v、半径为R的匀速圆周运动，已知电场强度为E，磁感应强度为B，则油滴的质量 (　?　)

A．
B．
C．
D．B

3、简答题  如图，空间存在匀强电场和匀强磁场，电场方向为y轴正方向，磁场方向垂直于xy平面（纸面）向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与?撤除前的一样．一带正电荷的粒子从P（x=0，y=h）点以一定的速度平行于x轴正向入射．这时若只有磁场，粒子将做半径为R0的圆周运动：若同时存在电场和磁场，粒子恰好做直线运动．现在，只加电场，当粒子从P点运动到x=R0平面（图中虚线所示）时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x轴交于M点．不计重力．求：
（1）粒子到达x=R0平面时速度方向与x轴的夹角以及粒子到x轴的距离；
（2）M点的横坐标xM．

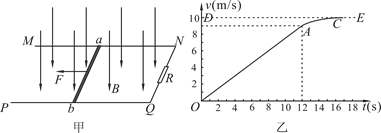

4、计算题  （14分）如图甲所示，空间存在B=0.5T、方向竖直向下的匀强磁场，MN、PQ是相互平行的粗糙的长直导轨，处于同一水平面内，其间距L=0.2m，R是连在导轨一端的电阻，ab是跨接在导轨上质量m=0.1kg的导体棒，从零时刻开始，通过一小型电动机对ab棒施加一个牵引力F，方向水平向左，使其从静止开始沿导轨做加速运动，此过程中棒始终保持与导轨垂直且接触良好，图乙是棒的速度—时间图像，其中OA段是直线，AC是曲线，DE是曲线图像的渐近线，小型电动机功率在12s末达到额定功率Pm=4.5W，此后功率保持不变，除R以外，其余部分的电阻均不计，取g=10m/s2。求：

（1）导体棒在0～12s内的加速度大小；
（2）导体棒与导轨间的动摩擦因数和电阻R的阻值；
（3）若已知0～12s内R上产生的热量为12.5J，则此过程中牵引力F做的功。

5、计算题  （18分）如图所示，圆心为原点、半径为R的圆将xOy平面分为两个区域，即圆内区域Ⅰ和圆外区域Ⅱ。区域Ⅰ内有方向垂直于xOy平面的匀强磁场B1。平行于x轴的荧光屏垂直于xOy平面，放置在坐标y＝-2．2R的位置。一束质量为m、电荷量为q、动能为E0的带正电粒子从坐标为（-R，0）的A点沿x正方向射入区域Ⅰ，当区域Ⅱ内无磁场时，粒子全部打在荧光屏上坐标为（0，-2．2R）的M点，且此时，若将荧光屏沿y轴负方向平移，粒子打在荧光屏上的位置不变。若在区域Ⅱ内加上方向垂直于xOy平面的匀强磁场B2，上述粒子仍从A点沿x轴正方向射入区域Ⅰ，则粒子全部打在荧光屏上坐标为（0.4R，-2．2R）的 N点。求：

（1）打在M点和N点的粒子运动速度v1、v2的大小。
（2）在区域Ⅰ和Ⅱ中磁感应强度B1、B2的大小和方向。
（3）若将区域Ⅱ中的磁场撤去，换成平行于x轴的匀强电场，仍从A点沿x轴正方向射入区域Ⅰ的粒子恰好也打在荧光屏上的N点，则电场的场强为多大？
