1、简答题  做测量一只蓄电池（电动势约为2.2V，内阻很小）的电动势和内阻的实验时，备有下列器材供选用：
A、定值电阻（阻值R1=1Ω，额定功率约为5W）
B、定值电阻（阻值R2=100Ω，额定功率约10W）
C、直流电流表（量程0～0.6A～3A，内阻可以忽略）
D、直流电压表（量程0～3V～15V，内阻较大）
E、滑动变阻器（阻值范围0～10Ω）
F、滑动变阻器（阻值范围0～1000Ω）
G、电键
H、导线若干
（1）为防止电源短路，用作保护电阻的定值电阻选用______（填“A”或“B”）
（2）实验时选取合适的器材组成电路，将电压表并联在滑动变阻器两端，根据实验记录，将测量数据描点如图所示，请在图上做出相应图象，则蓄电池的电动势E=______V，内阻r=______Ω（结果均保留三位有效数字）

参考答案：（1）为保护电路安全，保护电阻选择A即可，如果选B，由于B的阻值较大，电路电流太小，不易于电表读数．
（2）根据坐标系内描出的点作出电源的U-I图象，图象如图所示；
由图象可知，图象与纵轴的交点坐标值是2.20，则电源电动势为：
E=2.20V，
图象斜率的绝对值：k=△U△I=2.2-1.00.76=1.58，
则电源内阻：r=k-R1=1.58-1=0.580Ω．
故答案为：（1）A；（2）如图，2.20，0.580

本题解析：

本题难度：一般

2、选择题  不定项选择
用多用表的欧姆挡(R×1 k)检查性能良好的晶体二极管，发现多用电表的表针向右偏转的角度很小，这说明（? ）
A．二极管加有正向电压，故测得电阻很小
B．二极管加有反向电压，故测得电阻很大
C．此时红表笔接的是二极管的正极
D．此时红表笔接的是二极管的负极

参考答案：BC

本题解析：

本题难度：简单

3、实验题  要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：

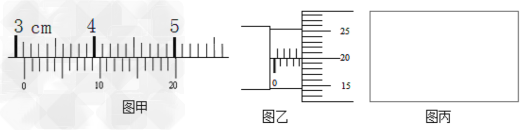

（1）用游标为20分度的卡尺测量其长度如图甲所示，由图可知其长度L =___________mm；
（2 ）用螺旋测微器测量其直径如图乙所示，由图可知其直径D =? mm ；
（3 ）用伏安法较精确地测量该圆柱体的电阻Rx，现有的器材和规格如下：待测圆柱体电阻Rx（其阻值约为200Ω）；电流表A（量程0 ～15mA，内阻约30Ω）；电压表V（量程0 ～3V ，内阻约20k Ω）；直流电源E（电动势4V ，内阻不计）；滑动变阻器R（阻值范围0 ～15 Ω，允许通过的最大电流2.0A）；开关S； 导线若干。为使实验误差较小，要求测得多组数据进行分析，请在图丙框中画出测量的电路图。
（4 ）若测待测圆柱体电阻Rx时，电压表和电流表示数分别用U和I表示，则该圆柱体材料的电阻率ρ＝______________ 。（不要求计算，用题中所给字母表示）

参考答案：（1）31.15?
（2）4.200
（3）
（4）UπD2/4IL

本题解析：

本题难度：一般

4、选择题  如图所示，带正电物体A在固定的绝缘斜面上下滑，若在斜面上方所在空间加一个竖直向下的匀强电场，且电场强度E随时间t均匀增加，则下列说法正确的是

[? ]

参考答案：AD

本题解析：

本题难度：一般

5、实验题  (1).在做“用单摆测定重力加速度”的实验时：
①需要测量摆球直径，如图1所示，摆球直径为_______cm；让刻度尺的零点对准摆线的悬点，摆线竖直下垂，如图2所示，那么单摆摆长是_______。

②为了提高实验精度，在实验中可改变几次摆长L并测出相应的振动周期T，从而得出几组对应的L与T2的数据，如图所示。再以L为横坐标，T2为纵坐标，将所得数据连成直线，并求得该直线的斜率为k。则重力加速度g＝_______。（用k表示）

（2）.某实验小组利用实验室提供的器材探究一种金属丝的电阻率,所用器材包括:输出为3V的直流稳压电源、电流表、待测金属丝、螺旋测微器（千分尺）、米尺、电阻箱、开关和导线等。
①他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动。请根据现有器材，设计实验电路，并连接电路实物图4
?
②实验的主要步骤如下：
A.正确连接电 路，设定电阻箱的阻值，开启电源，合上开关；
B.读出电流表的示数，记录金属夹的位置；
C.断开开关，_______，合上开关，重复B的操作。
③该小组测得电流与金属丝接入长度关系的数据，并据此给出了图5的关系图线，其斜率为_______（保留三位有效数字）；图线纵轴截距与电源电压的乘积代表了_______电阻之和。
④他们使用螺旋测微器测量金属丝的直径,示数如图6所示. 金属丝的直径是_______。图5中图线的斜率、电源电压金属丝横截面积的乘积代表的物理量是_______。?

参考答案：(1) ①2.00? 88.40?②4π2／k
（2）①电路实物连线如图所示；②读出接入电路中的金属丝的长度同时移动金属夹的位置；③10.5（11.0或相近都算对），电流表内阻和电阻箱电阻；
④0.700mm，电阻率。

本题解析：(1) ①主尺读数为2mm，游标尺读数为0，由单摆周期公式，重力加速度g=4π2／k（2）①

②读出接入电路中的金属丝的长度同时移动金属夹的位置；③10.5（11.0或相近都算对），电流表内阻和电阻箱电阻；
④0.700mm，电阻率

本题难度：一般
