1、简答题  钍核90230Th发生衰变生成镭核88226Ra并放出一个粒子．设该粒子的质量为m、电荷量为q，它进入电势差为U的带窄缝的平行平板电极S1和S2间电场时，其速度为v0，经电场加速后，沿Ox方向进入磁感应强度为B、方向垂直纸面向外的有界匀强磁场，Ox垂直平板电极S2，当粒子从P点离开磁场时，其速度方向与Ox方向的夹角θ=60°，如图所示，整个装置处于真空中．
（1）求粒子在磁场中沿圆弧运动的轨道半径R；
（2）求粒子在磁场中运动所用时间t．

2、实验题  在“测电源电动势和内阻”的实验中，实验室提供了下列器材：电压表V1(0~3 V)，电压表V2(0~15 V)，电流表A1(0~0.6 A)，电流表A2(0~3 A)，滑动变阻器R1(0~10 Ω，2 A)，滑动变阻器R2(0~100 Ω，0.5 A)，阻值为1 Ω 的蓄电池。为了使测量出的电动势和内阻都尽可能准确，实验时电压表应选__________，电流表应选__________，滑动变阻器应选__________。画出本实验的电路图，并简要说出你的理由。

3、实验题  如图所示，是测定表头内阻的电路，电源内阻不计，当电阻箱的电阻调到120Ω时，电流表指针偏转到满刻度；再把电阻箱的电阻调到300Ω时，电流表指针刚好指到满刻度的一半。

（1）根据上述数据可求出电流表的内阻为______________Ω；
（2）若这个电流表的满刻度值是5mA，要把它改装成量程为3 V的电压表，应串联一个电阻值为______________Ω的分压电阻；
（3）为了核对改装成的电压表V，给你一个标准电压表V0，一个4.5V的电池组E，一个最大阻值为200Ω的滑动变阻器R，开关S及若干导线。请在下面的方框中画出符合要求的电路图。

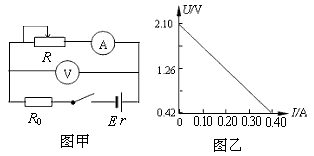

4、实验题  用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：

A．电压表V （量程3V）
B．电流表A1 （量程0.6A）
C．电流表A2（量程3A）
D．定值电阻R0（阻值4Ω，额定功率4W）
E．滑动变阻器R（阻值范围0-20Ω，额定电流1A）
（1）电流表应选 __________；（填器材前的字母代号）。
（2）根据实验数据作出U-I图像（如图乙所示），则蓄电池的电动势E＝__________V，内阻r=__________Ω；

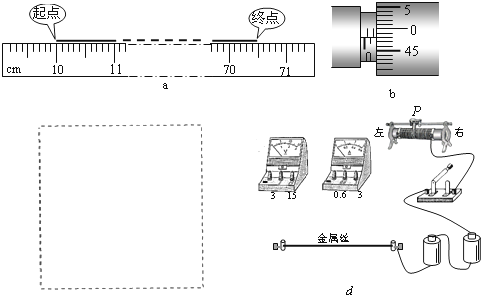

5、填空题  测金属电阻率实验
①测长度时，金属丝的起点、终点位置如图（a），则长度为：______cm
②用螺旋测微器测金属丝直径，示数如图（b），则直径为：______mm
③然后在方框中画出实验电路图

④如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率ρ=______（用测出的物理量的符号表示）
⑤在图d中完成实物连线
⑥闭合开关前应将滑动变阻器的滑片P移至最______（填“左”或“右”）端．
