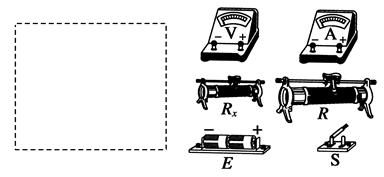

参考答案：⑴A1、V2 ?⑵图略?⑶图略

本题解析：⑴由电源电动势为3V，待测电阻阻值为5Ω，电路中最大电流为0.6A，因此电流表选择A1，同理电压表量程选择3V的V2（2）本实验利用伏安法测电阻的方法，由于电流表内阻与待测电阻相当，因此电流表选择外接法③实物图连线时，可按照电流的流向逐渐连线
点评：本题难度较小，根据电路中的电压和电流的最大值选择合适量程，根据电压表、电流表的内阻与待测电阻阻值关系判断电流表的内接、外接

本题难度：简单

4、简答题  发光二极管是某些电路上做指示用的一种电子元件，可看做纯电阻，符号如图

．只有电流从所标“+”号的一端输入，从所标“-”号一端流出时，它才能发光．厂家提供的某二极管的U-I图象如图所示．
（1）若使用电动势为12V、内阻可以忽略不计的电源对二极管供电，使二极管管正常工作（工作电压为2.0V），则需要在电源和二极管之间______（填“串联”或“并联”）一个电阻，其阻值为______Ω．
（2）已知二极管允许的最大电流为56mA．选用下列器材可验证这种元件的U-I曲线与厂家提供的是否一致．
A．1.5V的干电池两节；B．0～50Ω的滑动变阻器一个；C．量程为15V、内阻为50kΩ的电压表一只；D．量程为3V、内阻为20kΩ的电压表一只；E．量程为3mA、内阻为0.01Ω的电流表一只；F．量程为100mA、内阻为5Ω的电流表一只；G．待测发光二极管一只；H．导线、开关等为准确、方便地进行检测，电压表应采用______，电流表应采用______．

参考答案：（1）发光二极管正常工作时UL=2.0V，
由图象可知串联电路的电流：
I=IL=20mA=0.02A，
定值电阻两端的电压：
UR=U-UL=12V-2V=10V，
R=UI=10V0.02A=500Ω，
（2）由题意可知，采用的电源电压为3V，故为了安全和准确，电压表应选取D，3V的量程；
由图可知，最大电流约为40mA，故电流表应选F；故选D，F；
故答案为：（1）串联，500Ω?（2）D，F

本题解析：

本题难度：一般

5、实验题  用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：
A．电压表：0～3～15V；B.电流表：0～0. 6～3A；C.滑动变阻器R1(总电阻20Ω)；D.滑动变阻器R2 (总电阻100Ω)；以及电键S和导线若干．
小题1:电压表量程选用________，电流表量程选用________，滑动变阻器选用________．

小题2:在方框中画出实验电路图．

小题3:如图所示的U－I图象是由实验测得的7组数据标出的点，请你完成图线，并由图线求出
E＝________V，r＝________Ω.

参考答案：
小题1:0-3V? 0-0.6A?R1
小题2:

小题3:? 1.5?V（1分）， 0. 5?

本题解析：分析：（1）根据电池的电动势和图中的电流值可选取电流表及电压表；滑动变阻器在本实验中作为限流使用，故应选取若大于内阻的滑动变阻器；
（2）用直线将各点相连，注意让各点尽量分布在直线两侧；由图象与纵坐标的交点可求得电动势；图象的斜率表示电池的内电阻．
解答：解：（1）由图可知，电流小于0.6A，故电流表应选用的量程为0-0.6A；而电池的电动势约为1.5V，故电压表应选用的量程为?0-3V；
为了调节方便并能减小误差，故变阻器应选用R1；
（2）根据数据点位置完成U-I图线，由图可知，电动势为1.5V；
图象的斜率为：r=（1.5-1.0）/1.0=0.50Ω；
故答案为：（1）0～0.6；0～3；R1；
（2）1.5；0.5．

点评：本题考查测电动势和内阻实验的数据处理，注意要结合公式理解图象的斜率及截距的含义．

本题难度：一般
