1、实验题  (10分)为了测量某电流表的内阻(量程为50mA，内阻约10Ω)，提供的实验器材有：
A直流电压表(0~3V，内阻约6kΩ)?
B定值电阻R1(5.0Ω? 1A)?
C定值电阻R2(50.0Ω? 0.1A)
D滑动变阻器R(0～5Ω? 2A) ?
E直流电源E(3V，内阻很小)
F导线、电键若干
⑴实验中定值电阻R0应选用?(选填“R1”或“R2”)；
⑵在如图虚线框内将实验电路原理图画完整；

⑶某同学在实验中测出7组对应的数据(见下表)：

请在图示坐标中描点作出U-I图线．由图象可知，表中第?次实验数据有错误，此电流表的电阻为?Ω．(计算结果保留两位有效数字)

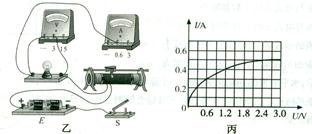

2、填空题  有一个小灯泡上标有“4V?2W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：
A．电压表（0～5V，内阻10kΩ）?B．电压表（0～10V，内阻20kΩ）
C．电流表（0～0.3A，内阻1Ω）?D．电流表（0～0.6A，内阻0.4Ω）
E．滑动变阻器（5Ω，10A）?F．滑动变阻器（500Ω，0.2A）
（1）实验中电压表应选用______，电流表应选用______．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用______（用序号字母表示）．

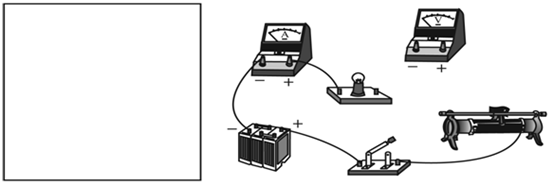

（2）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图．

3、实验题  有一待测电阻R，其阻值在1000—1100Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V（量程0—15V，内电阻约20kΩ）
电流表A1（量程0—10mA，内电阻约20Ω）
电流表A2（量程0—300mA，内电阻约40Ω）
滑动变阻器R1（最大阻值为20Ω，额定电流为1A）
滑动变阻器R2（最大阻值为300Ω，额定电流为0.1A）
直流电源E（电动势为9V、内电阻约为0.5Ω）
开关及导线若干

实验要求电表读数从零开始变化，并能多测几组电流、电压值，以便画出电流一电压的关系图线，为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节，则
小题1:电流表应选用?（填实验器材的代号）。
小题2:滑动变阻器应选用?（填实验器材的代号）
小题3:甲、乙、丙、丁四个电阻图中符合要求的电路图是?图。

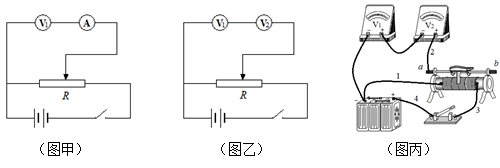

4、实验题  小芳所在小组的同学们准备测量一个量程为3V、内阻约为3kΩ的电压表V1的内阻值R1，在实验室找到了下列器材:
A．电源E：电动势约为9V；
B．电流表A：量程为0.6A，内阻约0.6Ω；
C．电压表V2：量程为6V，内阻R2=6kΩ；
D．滑动变阻器R，最大阻值为100Ω；
