1、简答题  有一种新材料做成的电阻丝，横截面积为10mm2，电阻率约为lΩ?m．为了准确测定它的电阻率，截取了一段电阻丝，测得它的长度为86.50mm．实验中用伏安法测量导线的电阻，并要多次测量求其平均值．供选用的器材有：
电源E（电动势为4V）
电流表A1（量程为0.5mA，内阻约为lΩ）；
电流表A2（量程为0.6A，内阻约为10Ω）；
电压表V（量程为3V，内阻约为2kΩ）；
滑动变阻器R（最大阻值为20Ω）：
开关、导线若干．根据你所设计的电路，电流表应选______，在图中将选用的器材连成符合要求的实验电路（不得改动图中已画出的部分连线）．

参考答案：导线的电阻约为R=ρLs=8650Ω，由I=UR可得通过导线的电流为I=38650A=0.35mA，所以电流表应选A?1，因为R?VR＜R?R?A，所以电流表应选内接法，又滑动变阻器最大阻值远小于待测导线电阻，所以变阻器应用分压式接法，电路实物连线图如图所示



故答案为A?1如图所示．

本题解析：

本题难度：一般

2、填空题  如图所示的电路中,R1、R2为标准电阻.测定电源电动势和内阻时,如果偶然误差可以忽略不计,则电动势的测量值比真实值________,内阻的测量值比真实值________,测量误差产生的原因是________.
?

参考答案：没有误差?偏大?电流表有内阻

本题解析：设电流表的内阻为RA，电源的电动势和内阻真实值分别为E′和r′，则有：


联立解得：
故，即电动势的测量值等于真实值，电源内电阻的测量值大于真实值．测量误差产生的原因是电流表有内阻
点评：本题是一种安阻法测量电源电动势和内阻的方法，可以用电阻箱代入两个定值电阻．分析误差采用公式法，将测量值与真实值的表达式进行比较得到，

本题难度：简单

3、填空题  某同学欲描绘额定电压为3.0V的小灯泡的I-U特性曲线图．
（1）设计一个电路，要求误差较小．则以下四个电路图中，最合适的是______

（2）对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表：

参考答案：

（1）本实验中为了多测数据，滑动变阻器采用了分压接法；同时，因为灯泡内阻较小，故电流表应采用外接法，从而减小误差；故选A．
（2）为了实验的安全，在实验前应保证灯泡所在支路电压为零；即与之并联部分的电压为零，滑片应滑到A侧；
（3）由表格中数据将各点坐标描出，并用平滑曲线相连，如图所示；
（4）由图可知，图象的斜率变化，因I=UR，故电阻应变大，而温度随电压的增大而增大，故灯泡的电阻随温度的升高而增大；
故答案为：（1）A；（2）A；（3）如图所示；（4）增大．

本题解析：

本题难度：一般

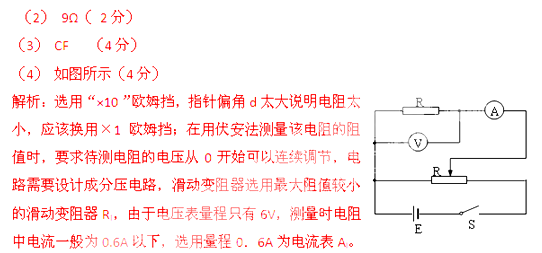

4、实验题  某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:

A．多用电表
B．电压表Vl，量程6V，内阻约10kΩ
C．电流表Al，量程0．6A，内阻约0．2Ω
D．电流表A2，量程3A，内阻约0．02Ω
