1、简答题  有一种新材料做成的电阻丝，横截面积为10mm2，电阻率约为lΩ?m．为了准确测定它的电阻率，截取了一段电阻丝，测得它的长度为86.50mm．实验中用伏安法测量导线的电阻，并要多次测量求其平均值．供选用的器材有：
电源E（电动势为4V）
电流表A1（量程为0.5mA，内阻约为lΩ）；
电流表A2（量程为0.6A，内阻约为10Ω）；
电压表V（量程为3V，内阻约为2kΩ）；
滑动变阻器R（最大阻值为20Ω）：
开关、导线若干．根据你所设计的电路，电流表应选______，在图中将选用的器材连成符合要求的实验电路（不得改动图中已画出的部分连线）．

2、填空题  如图所示的电路中,R1、R2为标准电阻.测定电源电动势和内阻时,如果偶然误差可以忽略不计,则电动势的测量值比真实值________,内阻的测量值比真实值________,测量误差产生的原因是________.
?

3、填空题  某同学欲描绘额定电压为3.0V的小灯泡的I-U特性曲线图．

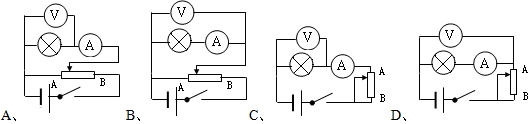

（1）设计一个电路，要求误差较小．则以下四个电路图中，最合适的是______

（2）对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表：

4、实验题  某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:

A．多用电表
B．电压表Vl，量程6V，内阻约10kΩ
C．电流表Al，量程0．6A，内阻约0．2Ω
D．电流表A2，量程3A，内阻约0．02Ω
