2、实验题  （16分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程。

所用器材有：量程不准的电流表，内阻=10.0，量程标称为5.0mA；标准电流表，内阻=45.0，量程1.0mA；标准电阻，阻值10.0；滑动变阻器R，总电阻为300.0；电源E，电动势3.0V，内阻不计；保护电阻；开关S；导线。
回答下列问题：

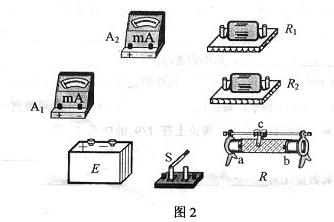

（1）在答题卡上（图2所示）的实物图上画出连线。

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至              端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表满偏；若此时电流表的读数为，则的量程=     。
（4）若测量时，未调到满偏，两电流表的示数如图3所示，从图中读出的示数 =       ，的示数 =         ；由读出的数据计算得=    。（保留3位有效数字）

（5）写出一条提高测量准确度的建议：                             。[来源:学.科.网Z.X.X.K][来源:Z&xx&k.Com][来源:学+科+网]

3、填空题  把一个满偏电流为1mA、内电阻为600Ω的电流表头改装成量程为3A的电流表，则需要_________联一个电阻；若将这个表头改装成量程为6V的电压表，则应        联一个         Ω的电阻。

4、实验题  热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的特性曲线，要求曲线尽可能完整，测量误差尽可能小．
其他备用的仪表和器具有：保温杯和热水（图中未画出）、温度计、电源、多用电表、电压表、滑动变阻器(0~20Ω)、开关、导线若干．

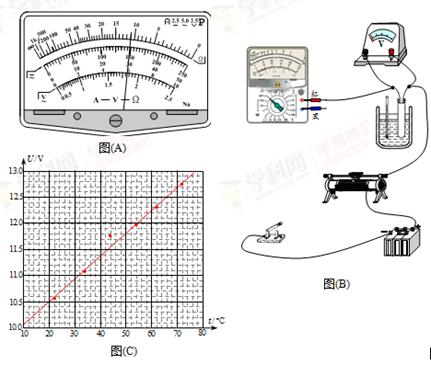

①先使用多用电表粗测常温下热敏电阻的阻值，选用“×100”倍率的电阻档测量，发现指针偏转角度太大因此需选择   倍率的电阻档（选填“×10”或“×1k”），欧姆调零后再进行测量，示数如图(A)所示，测量值
为       Ω；

②a．用多用电表代替毫安表使用，请在实物图(B)上完成连线；
b．热敏电阻和温度计插入带塞的空保温杯中，往保温杯中注入适量冷水，闭合开关，调节滑动变阻器的滑片，使多用电表的示数为100mA，记录_______和_______的示数；
c．往保温杯中加入少量热水，待温度稳定后，__________________，使多用电表的示数仍为100mA，记录温度计和电压表的示数；
d．重复步骤c，测得多组数据；
e．绘出热敏电阻的电压—温度关系图线如图(C)．
③由图线可知该热敏电阻常温（25℃）下的阻值R0=_________Ω (保留3位有效数字)．
